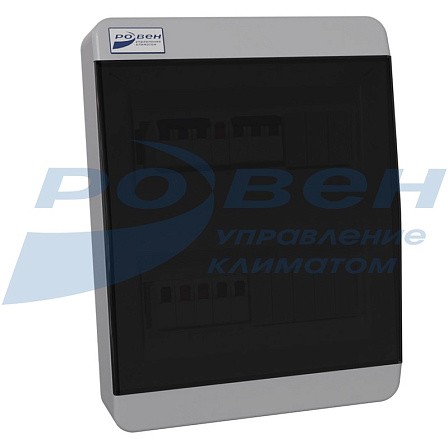

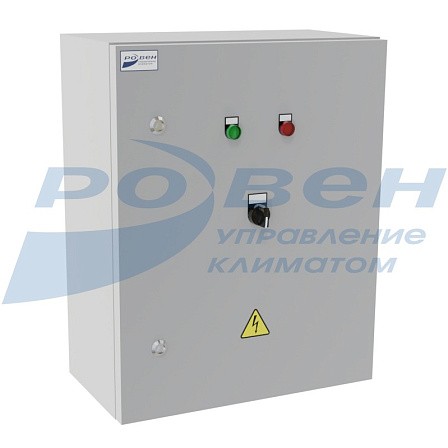

Щит управления вентиляторами типа ЩУВ
Щиты управления типа ЩУВ применяются для комплексного автоматического управления приточными, вытяжными, приточно-вытяжными системами вентиляции, без дополнительных устройств нагрева воздуха.
Дополнительно (в зависимости от выбранных функций) к щиту могут подключаться: рекуператор, охладитель, увлажнитель, секции смешения.
В щитах стандартно реализовано:
- Управление вентиляторами пуск/стоп и индикация работы;
- Отключение питания щита управления по сигналу пожарной сигнализации;
- Защита цепей питания включаемых устройств от короткого замыкания.
Два варианта комплектации щитов управления:
|
Комплектация |
Описание |
|
I к |
Стандартная комплектация |
|
II к |
Комплектация повышенного качества |
Технические характеристики и габаритные размеры щитов управления ЩУВ
|
Наименование корпуса |
В |
Ш |
Г |
|
Габарит 1 |
395 |
310 |
220 |
|
Габарит 2 |
500 |
400 |
220 |
|
Габарит 3 |
650 |
500 |
220 |
|
Габарит 4 |
800 |
650 |
250 |
|
Габарит 5 |
1000 |
650 |
300 |
|
Габарит 6 |
1200 |
750 |
300 |
|
Габарит 7 |
1320 |
750 |
300 |
|
Габарит 8 |
1800 |
800 |
450 |
|
Габарит 9 |
2000 |
800 |
450 |
|
Габарит 10 |
2200 |
800 |
450 |
|
Наименование корпуса |
В |
Ш |
Г |
|
Габарит 1 |
385 |
290 |
102 |
|
Габарит 2 |
535 |
290 |
102 |
|
Габарит 3 |
535 |
398 |
102 |
|
Габарит 4 |
410 |
300 |
153 |
|
Габарит 5 |
560 |
300 |
153 |
|
Габарит 6 |
560 |
408 |
153 |
Размер щита будет зависеть от количества подключаемых вентиляторов, от их мощности и напряжения, а также от выбранных дополнительных функций. Могут использоваться как пластиковые, так и металлические корпуса с различной степенью пыле-влагозащиты. Информацию о размере, материале (пластик, металл) и степени пыле-влаго защиты корпуса (IP) можно уточнить при запросе.
Габаритный вес от 5 до 300кг.
Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.
Условия эксплуатации:
Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу.
Рекомендуемые дополнительные функции:
/5.1, /5.2, /5.3 – данные функции рекомендуются для защиты двигателя вентилятора от перегрева и выхода его из строя.
Порядок подбора щита управления:
- Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft,IEK), II – комплектация повышенного качества (ARMAT IEK, CHINT)).
- Указывается тип щита
- Выбираются дополнительные функции щита
- Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого вентилятора (приточного, при наличии дополнительно приточного резервного, вытяжного, вытяжного резервного)
Дополнительная функция /11 или /11.1 относится к резервному вентилятору и реализуется при наличии дополнительных функций /5.1, /5.2, /5.3 или /22 у основного и, при необходимости, у резервного вентиляторов.
При комплектации щита управления датчиками они поставляются без соединительного кабеля.
Дополнительные функции щитов управления типа ЩУВ
|
Номер дополнительной функции |
Описание |
|
10 |
Включение/выключение по заданному времени (функция недельного таймера). Параметры уточнять при заказе. |
|
12* |
Управление клапаном рециркуляции в зимний период (смешением воздуха) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В |
|
12.1* |
Управление клапаном рециркуляции (смешением воздуха) в летний и зимний период (режим охлаждения) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В. |
|
13.1.1 |
Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана |
|
13.1.2 |
Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом с возвратной пружиной напряжением на 220В (управление открыто/закрыто) |
|
13.1.3 |
Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана и функцией размораживания путем изменения скорости вентиляторов |
|
13.1.4 |
Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В |
|
13.2.1** |
Управление роторным рекуператором без изменения скорости вращения (вкл/выкл) |
|
13.2.2** |
Управление роторным рекуператором с изменением скорости вращения через ПЧ (асинхронный двигатель) |
|
13.2.3** |
Управление роторным рекуператором с изменением скорости вращения посредством подачи сигнала 0-10 В, для систем со встроенными регуляторами скорости |
|
13.3 |
Управление рекуперацией (рекуператор с промежуточным теплоносителем) |
|
14.1*** |
Управление водяным охладителем |
|
14.2.1 |
Управление фреоновым охладителем 1 ступень |
|
14.2.2 |
Управление фреоновым охладителем 2 ступени |
|
14.3 |
Управление охладителем инверторного типа |
|
14.4 |
Управление фреоновым охладителем (без встроенной автоматики) |
|
15.1**** |
Включение системы по сигналу комнатного термостата |
|
15.2 |
Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при превышении заданной температуры помещения - режим «охлаждения» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции) |
|
15.3 |
Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при понижении заданной температуры помещения- режим «нагрев» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции) |
|
16.1 |
Контроль концентрации СО2по комнатному датчику |
|
16.2 |
Контроль концентрации СО2 по датчику в вытяжном канале |
|
16.3 |
Включение системы по сигналу от датчика угарного газа CO |
|
16.4 |
Включение системы от газоанализатора (комплектация щита с датчиком) |
|
16.5 |
Включение системы от газоанализатора (комплектация щита без датчика) |
|
17.1**** |
Включение системы по сигналу комнатного гигростата |
|
17.2 |
Контроль влажности воздуха по комнатному аналоговому датчику. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции) |
|
17.3 |
Контроль влажности воздуха по канальному аналоговому датчику в вытяжном канале. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции) |
|
24 |
Каскадное управление температурой в помещении по комнатному датчику температуры. (компенсация температуры приточного воздуха по температуре комнатного) |
|
25 |
Управление температурой вытяжного воздуха (температурой в помещении) по датчику температуры в вытяжном канале (компенсация температуры приточного воздуха по температуре вытяжного) |
|
26.1 |
Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU, интерфейс RS-485, режим Slave |
|
26.5 |
Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP, интерфейс Ethernet, режим Slave |
|
27 |
Управление влажностью подаваемого воздуха посредством сотового (поверхностного) увлажнителя в зимний период |
|
27.1 |
Управление влажностью подаваемого воздуха посредством парового увлажнителя в зимний период |
|
30.1 |
Проводной пульт управления типа кнопочный пост |
|
30.4**** |
Выносной пульт с семисегментным ЖКИ (встраиваемый) |
|
30.5**** |
Выносной пульт с семисегментным ЖКИ (проводной) |
|
31****** |
Управление щитом автоматики через Wi-fi соединение или internet |
|
33 |
Управление секцией бактерицидной обработки воздуха |
|
34 |
Питание ламп подсветки секций |
|
36 |
Выходные релейные сигналы «Работа», «Авария» (NO, 1А, 220АС) для диспетчеризации |
* Требуются на приточном и вытяжном канале клапаны c приводом на 24В постоянного тока с управлением 0-10В функция /4.2.2
** При заказе необходимо указать напряжение, мощность и ток привода рекуператора.
*** Управляющий сигнал 0-10В , питание на привод: напряжение 24В постоянного тока, расчетная мощность до 5 ВА.
**** Степень пыле-влагозащиты IP20. Необходимо это учитывать при выборе данной функции и условий планируемого места размещения устройства.
***** В щите устанавливается сетевой шлюз. Управление происходит через Web браузер или мобильное приложение.
Дополнительные функции вентиляторов, подключаемых к щитам управления типа ЩУВ
|
Номер дополнительной функции |
Описание |
|
1.1 |
Регулировка оборотов вентилятора на 220В в ручном режиме |
|
1.2 |
Регулировка оборотов вентилятора на 220В в автоматическом режиме (через контроллер) |
|
1.4 |
Регулировка оборотов EC вентилятора на 220В в автоматическом режиме (через контроллер) |
|
1.5 |
Регулировка оборотов однофазного вентилятора на 220В в ручном режиме с панели преобразователя частоты |
|
1.6 |
Регулировка оборотов однофазного вентилятора на 220В посредством преобразователя частоты в автоматическом режиме (через контроллер) |
|
2.1* |
Регулировка оборотов вентилятора на 380В в ручном режиме (с панели преобразователя частоты) |
|
2.2* |
Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер) |
|
2.3 |
Регулировка оборотов EC вентилятора на 380В в автоматическом режиме (через контроллер) |
|
2.4* |
Регулировка оборотов вентилятора на 380В ручном режиме (с панели преобразователя частоты), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до |
|
2.5* |
Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В) |
|
4.1 |
Управление приводом воздушной заслонки на 220В с возвратной пружиной |
|
4.1.1 |
Управление приводом воздушной заслонки на 220В с концевым выключателем и возвратной пружиной |
|
4.2.1 |
Управление приводом воздушной заслонки на 24В постоянного тока с возвратной пружиной |
|
4.2.2 |
Управление приводом воздушной заслонки на 24В постоянного тока с возвратной пружиной или без, с плавной регулировкой (управление 0..10В постоянного тока) |
|
4.3 |
Управление приводом воздушной заслонки на 220В без возвратной пружины (управление открыто/закрыто) |
|
4.4 |
Управление приводом воздушной заслонки на 24В постоянного тока без возвратной пружины (управление открыто/закрыто) |
|
5.1** |
Тепловое реле защиты двигателя на 380В |
|
5.2** |
Биметаллическое реле защиты двигателя на 220/380В |
|
5.3** |
Позисторное реле защиты двигателя на 220/380В |
|
7*** |
Индикация загрязнения воздушного фильтра |
|
8 |
Управление подогревом ламелей воздушного клапана |
|
8.1 |
Управление периметральным подогревом воздушного клапана |
|
8.2 |
Управление подогревом ламелей и периметральным обогревом воздушного клапана |
|
8.3 |
Управление подогревом привода воздушного клапана |
|
11**** |
АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного) |
|
11.1**** |
АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного) с функцией наработки часов (попеременная работа основного и резервного вентилятора через интервал времени) |
|
22 |
Контроль работы вентилятора по реле давления |
|
23***** |
Запуск вентиляторов по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 15 кВт и выше (невозможна для взрывозащищённых вентиляторов) |
|
23.1 |
Запуск двигателя вентилятора посредством устройства плавного пуска, рекомендуется для двигателей мощностью от 11кВт (только для общепромышленных двигателей, не дымоудаления) |
* Расстояние от преобразователя частоты до вентилятора должно быть не более 30м (для неэкранированного кабеля).
** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 - для двигателей со встроенной термозащитой.
*** Дополнительная функция /7 «индикация загрязнения воздушного фильтра» указывается только у основного приточного или вытяжного вентилятора и, в зависимости от этого, контролирует состояние фильтра в приточном или вытяжном воздуховоде.
**** Комплектация дополнительными функциями /11 и /11.1 невозможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22.
***** Функция /23 запуск вентилятора по схеме «звезда-треугольник» невозможна для взрывозащищенных вентиляторов! А также НЕВОЗМОЖНА для вентиляторов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.
Пример функциональной схемы управления системой вентиляции на базе щита типа ЩУВ
M1, М2 - электроприводы клапанов. PD - дифференциальное реле давления (контроль засорения фильтра).
Маркировка для вышеуказанной функциональной схемы:
Щит упр. Iк ЩУВ/10-/4.1П 1,5(380/3,8А)/2.1/5.1/7-Пр 1,5(380/3,8А)/5.1/11-/4.1В 1,5(380/3,8А)/2.1/5.1-Вр 1,5(380/3,8А)/5.1/11
где: Щит упр.Iк ЩУВ – щит управления со стандартными комплектующими (Iк)
для автоматического управления вентиляторами;
- /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
- /10 – включение/выключение щита по заданному времени (функция таймера);
П - приточный вентилятор;
45(380/87,5А) – мощность, напряжение и ток приточного вентилятора, кВт(В/А);
/2.1/4.1/5.1/7 – номера дополнительных функций приточного вентилятора:
- /2.1 – регулировка оборотов вентилятора на 380В в ручном режиме;
- /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
- /5.1 – тепловое реле защиты двигателя на 380В;
- /7 – индикация загрязнения воздушного фильтра;
Пр - приточный резервный вентилятор;
45(380/87,5А) – мощность, напряжение и ток приточного резервного вентилятора, кВт(В/А);
/5.1/11 – номер дополнительной функции приточного резервного вентилятора:
- /5.1 – тепловое реле защиты двигателя на 380В;
- /11 – АВР (Автоматическое включение резервного вентилятора при остановке основного);
В - вытяжной вентилятор;
45(380/87,5А) – мощность, напряжение и ток вытяжного вентилятора, кВт(В/А);
/2.1/5.1 – номера дополнительных функций вытяжного вентилятора:
- /2.1 – регулировка оборотов вентилятора на 380В в ручном режиме;
- /5.1 – тепловое реле защиты двигателя на 380В;
Вр - вытяжной резервный вентилятор;
45(380/87,5А) – мощность, напряжение и ток вытяжного резервного вентилятора, кВт(В/А);
/5.1/11 – номер дополнительной функции приточного резервного вентилятора:
- /5.1 – тепловое реле защиты двигателя на 380В;
- /11 – АВР (Автоматическое включение резервного вентилятора при остановке основного).
