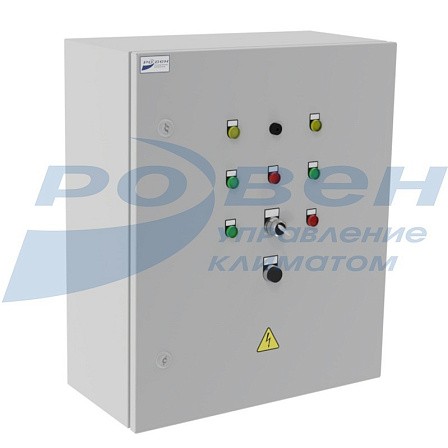

Щит управления вентиляторами дымоудаления типа ЩУВДУ
Щиты управления вентиляторами дымоудаления типа ЩУВДУ предназначены применяются для комплексного автоматического управления исполнительными устройствами системы противодымной вентиляции.
Соответствуют требованиям технического регламента ТР ЕАЭС 043/2017 «О требованиях к средствам пожарной безопасности и пожаротушения».
В щитах стандартно реализованы:
- Управление вентиляторами, клапанами, электрическими нагревателями (в зависимости от функционала)
- Контроль целостности линии связи с исполнительными устройствами, а также устройствами, подающими сигнал на запуск
- Наличие звуковой сигнализации и световой индикации о событиях (пуск, авария, автоматика отключена, индикация положение клапанов (при наличии))
- Органы управления защищены от несанкционированного доступа
- Индикация состояния вводов питания
- Тест работы световой и звуковой индикации
- Защита цепей питания включаемых устройств от короткого замыкания
- Включение щита управления по внешнему сигналу
- Выбор режима работы РУЧН/ОТКЛ/АВТО
Для обеспечения непрерывности работы щиты управления ЩУВДУ должны подключаться только к источнику питания имеющему не менее двух вводов электропитания (основное и резервное). Данный источник питания должен осуществлять автоматическое переключение электропитания с основного ввода на резервный при отсутствии или снижении ниже допустимого уровня напряжения питания на основном вводе, и обратно. В данном источнике питания для каждого ввода должен быть предусмотрен выход состояния в виде нормально закрытых безпотенциальных («сухих») контактов, открывающихся в случае отсутствия или снижении ниже допустимого уровня напряжения питания, эти контакты подключаются к щит управления ЩУВДУ, который контролирует состояние данных контактов, и в случае разрыва (либо аварии линии) контакта сигнализирует о аварии соответствующего входа питания.
По умолчанию управление щитом и обратная связь от щита осуществляется посредством релейных входов/выходов.
Комплектация щитов управления:
|
Комплектация |
Описание |
|
I к |
Стандартная комплектация |
Технические характеристики и габаритные размеры щитов управления ЩУВДУ
|
Наименование корпуса (в металле) |
В |
Ш |
Г |
|
Габарит 1 |
395 |
310 |
220 |
|
Габарит 2 |
500 |
400 |
220 |
|
Габарит 3 |
650 |
500 |
220 |
|
Габарит 4 |
800 |
650 |
250 |
|
Габарит 5 |
1000 |
650 |
300 |
|
Габарит 6 |
1200 |
750 |
300 |
|
Габарит 7 |
1320 |
750 |
300 |
|
Габарит 8 |
1800 |
800 |
450 |
|
Габарит 9 |
2000 |
800 |
450 |
|
Габарит 10 |
2200 |
800 |
450 |
Щиты изготавливаются только в металлическом корпусе.
Стандартная степень защиты IP31 (другое IP по запросу).
Информацию о габаритах, материале и степени пыле-влагозащиты корпуса (IP) можно уточнить при запросе.
Условия эксплуатации:
Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.
Рабочая температура окружающей среды от 0°C до +40°C.
Порядок подбора щита управления:
- Выбирается комплектация щита управления – I (I – стандартная комплектация (Dekraft, IEK)
- Указывается тип щита
- Выбираются дополнительные функции щита
Дополнительные функции щитов управления типа ЩУВДУ
|
Номер дополнительной функции |
Описание |
|
3 |
Автоматическое поддержание заданной температуры притока |
Дополнительные функции щитов управления типа ЩУВДУ
|
Номер дополнительной функции |
Описание |
|
2.1* |
Регулировка оборотов вентилятора на 380В в ручном режиме (с панели преобразователя частоты) |
|
2.2* |
Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер) |
|
4.5 |
Управление клапаном с реверсивным электроприводом на 220В |
|
4.6 |
Управление клапаном с электромагнитным приводом на 220В |
|
4.7 |
Управление клапаном с электромеханическим приводом на 220В |
|
4.8 |
Управление клапаном с реверсивным электроприводом на 24В постоянного тока |
|
4.9 |
Управление клапаном с электромагнитным приводом на 24В постоянного тока |
|
4.10 |
Управление клапаном с электромеханическим приводом на 24В постоянного тока |
|
7 |
Индикация загрязнения воздушного фильтра |
|
8 |
Управление подогревом ламелей воздушного клапана |
|
8.1 |
Управление периметральным подогревом воздушного клапана |
|
8.2 |
Управление подогревом ламелей и периметральным обогревом воздушного клапана |
|
8.3 |
Управление подогревом привода воздушного клапана |
|
18 |
Автоматическое управление скоростью вентилятора по датчику перепада давления |
|
26.1 |
Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU, интерфейс RS-485, режим Slave |
|
26.5 |
Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP, интерфейс Ethernet, режим Slave |
|
30.1 |
Проводной пульт управления типа кнопочный пост |
|
23** |
Запуск вентиляторов по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 15 кВт и выше. (НЕВОЗМОЖНА для взрывозащищённых вентиляторов) |
|
32 |
Управление по концевому выключателю |
* Расстояние от преобразователя частоты до вентилятора должно быть не более 30м (для неэкранированного кабеля).
** Функция /23 запуск вентилятора по схеме «звезда-треугольник» НЕВОЗМОЖНА для взрывозащищенных вентиляторов! А также НЕВОЗМОЖНА для вентиляторов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.

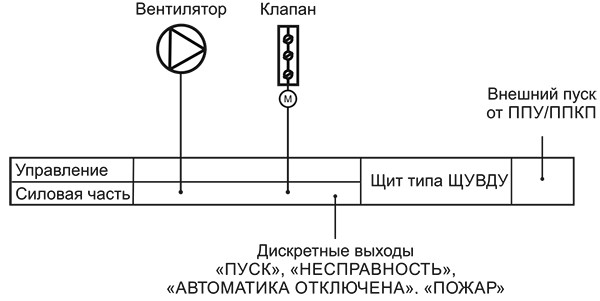

Пример функциональной схемы управления системой противодымной вентиляции на базе щита типа ЩУВДУ
M - электропривод клапана
Маркировка для вышеуказанной функциональной схемы:
Щит упр. Iк ЩУВДУ-В 11(380/23,2А)/4.5/23
где: Щит упр.Iк ЩУВДУ – щит управления со стандартными комплектующими (Iк)
для автоматического управления вентиляторами дымоудаления;
В - вытяжной вентилятор дымоудаления;
11(380/23,2А) – мощность, напряжение и ток вытяжного вентилятора дымоудаления, кВт(В/А);
/23 – номера дополнительных функций вытяжного вентилятора:
- /4.5 – управление клапаном с реверсивным электроприводом на 220В;
- /23 – запуск вентиляторов по схеме «звезда-треугольник» только для двигателей
с рабочими напряжениями (380Δ/660Y В) от 15 кВт и выше.
