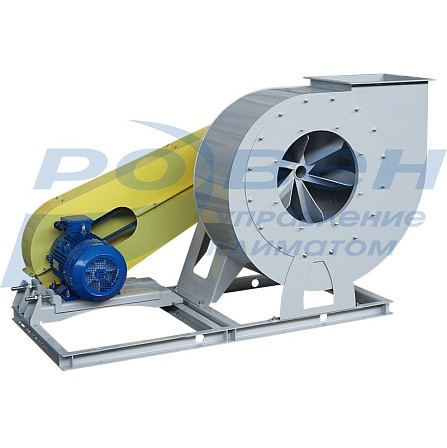

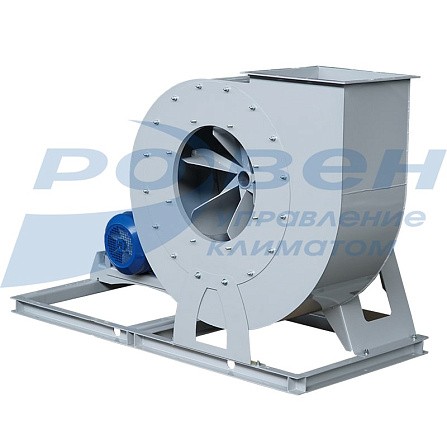

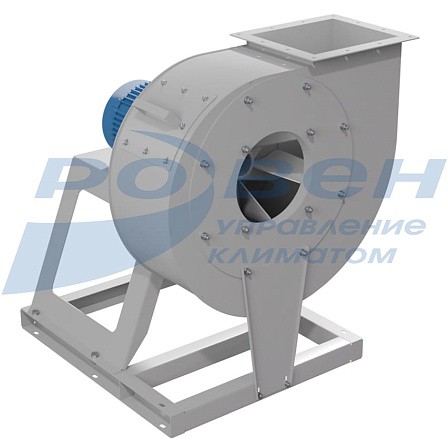

Вентилятор радиальный ВРП 140-40
- Высокого давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые вперед
- Количество лопаток рабочего колеса – 6
- Варианты направления вращения – правое, левое
- Конструктивная схема (исполнение) 1, 3 и 5 по ГОСТ 5976
- В зависимости от исполнения такие вентиляторы могут перемещать газы с температурой от -40 °С до +200 °С
Вентиляторы радиальные серии ВРП 140-40 предназначены для перемещения пылегазовоздушных смесей с содержанием пыли и других механических твердых примесей в количестве более 100 мг/м3 при отсутствии липких веществ.
Вентиляторы применяются в:
- системах пылеочистных установок и пневмотранспорта;
- системах и установках удаления древесной пыли и стружки от деревообрабатывающих станков;
- системах транспортирования зерна и отходов, хлопка, шерсти и подобных материалов;
- других санитарно-технических и производственных целях.
Вентиляторы выпускаются следующих исполнений:
- общепромышленного назначения (О);
- теплостойкие (Т200);
- коррозионностойкие (К1);
- коррозионностойкие, теплостойкие (К1Т200).

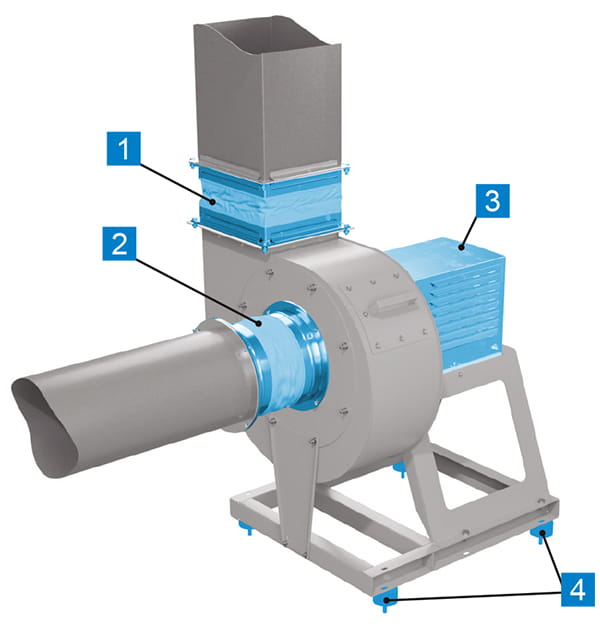

Дополнительное оборудование для монтажа вентиляторов ВРП 140-40
|
№ |
Наименование |
Описание |
|
1 |
Вставка гибкая круглая ВГК-ВРП |
Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду. Установленная внутри металлическая проставка защищает гибкий элемент от повреждений. |
|
2 |
Вставка гибкая прямоугольная ВГП-ВРП |
Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду. Установленная внутри металлическая проставка защищает гибкий элемент от повреждений. |
|
3 |
Виброизоляторы |
Виброизоляторы устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент |
|
4 |
Кожух ЭД-ВРП |
Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Вентиляторы выпускаются в следующих исполнениях
|
Исполнение |
Условное обозначение |
Материал |
Температура перемещаемой среды, °С |
|
Общепромышленное |
О |
Оцинкованная сталь |
-40...+80 |
|
Теплостойкие |
Т200 |
-40…+200 |
|
|
Коррозионностойкие |
К1 |
Нержавеющая сталь |
-40…+80 |
|
Коррозионностойкие теплостойкие |
К1Т200 |
-40…+200 |
Условное обозначение специальных исполнений по сериям вентиляторов
|
Исполнение |
Условное обозначение |
Назначение |
|
Общепромышленное |
О |
Для перемещения воздуха и других газопаровоздушных смесей, не вызывающих ускоренной коррозии оцинкованной стали, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и др. твердых примесей не более 100 мг/м3 |
|
Теплостойкие |
Т200 |
|
|
Коррозионностойкие |
К1 |
Для перемещения агрессивных невзрывоопасных воздушных смесей, не вызывающих ускоренной коррозии нержавеющей стали, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и др. твердых примесей не более 100 мг/м3. Не допускается контакт с сильными восстановителями (щелочи), сильными окислителями (кислоты), морской водой |
|
Коррозионностойкие теплостойкие |
К1Т200 |
Полная информация о вентиляторах ВРП 140-40 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры вентиляторов ВРП 140-40 (мм). Исполнение 1
|
№ вент |
a |
b |
C |
E |
Pa |
Pb |
na |
nb |
n2 |
d2 |
d |
d3 |
d1 |
n1 |
H1 |
H2 |
H max |
B max |
B1 |
A max |
A1 |
F |
K |
N |
n3 |
P |
L |
M |
|
2,5 |
175 |
150 |
214 |
188 |
107 |
94 |
2 |
2 |
8 |
7 |
147 |
185 |
М6 |
4 |
326 |
205 |
531 |
444 |
80 |
473 |
163 |
56 |
- |
320 |
4 |
358 |
20 |
10 |
|
2,8 |
196 |
168 |
234 |
206 |
117 |
103 |
2 |
2 |
8 |
7 |
164 |
205 |
М6 |
4 |
366 |
223 |
589 |
464 |
89 |
525 |
182 |
47 |
- |
320 |
4 |
386 |
20 |
10 |
|
3,15 |
221 |
189 |
260 |
226 |
130 |
113 |
2 |
2 |
8 |
7 |
185 |
225 |
М6 |
4 |
412 |
245 |
657 |
550 |
100 |
586 |
205 |
74 |
- |
396 |
4 |
420 |
20 |
10 |
|
3,55 |
249 |
213 |
288 |
252 |
96 |
84 |
3 |
3 |
12 |
7 |
208 |
254 |
М8 |
4 |
494 |
271 |
765 |
605 |
112 |
656 |
231 |
104 |
- |
480 |
4 |
502 |
20 |
10 |
|
4,0 |
280 |
240 |
318 |
279 |
106 |
93 |
3 |
3 |
12 |
10 |
235 |
280 |
М8 |
4 |
588 |
300 |
888 |
784 |
125 |
740 |
260 |
130 |
- |
608 |
4 |
600 |
20 |
10 |
|
4,5 |
315 |
270 |
354 |
309 |
118 |
103 |
3 |
3 |
12 |
10 |
264 |
320 |
М8 |
4 |
658 |
332 |
990 |
902 |
140 |
828 |
293 |
143 |
340 |
680 |
6 |
676 |
24 |
12 |
|
5,0 |
350 |
300 |
387 |
339 |
129 |
113 |
3 |
3 |
12 |
10 |
294 |
355 |
М8 |
8 |
730 |
362 |
1092 |
1198 |
155 |
915 |
325 |
163 |
406 |
812 |
6 |
752 |
24 |
12 |
|
5,6 |
392 |
336 |
429 |
375 |
143 |
125 |
3 |
3 |
12 |
10 |
329 |
395 |
М8 |
8 |
660 |
400 |
1060 |
812 |
173 |
1020 |
364 |
105 |
308 |
616 |
6 |
676 |
24 |
12 |
|
6,3 |
441 |
378 |
480 |
416 |
120 |
104 |
4 |
4 |
16 |
10 |
370 |
450 |
М10 |
8 |
820 |
444 |
1264 |
978 |
194 |
1143 |
410 |
154 |
378 |
756 |
6 |
806 |
24 |
12 |
|
7,1 |
497 |
426 |
560 |
490 |
112 |
98 |
5 |
5 |
20 |
12 |
417 |
500 |
М10 |
8 |
898 |
497 |
1395 |
1124 |
220 |
1303 |
462 |
172 |
426 |
852 |
6 |
854 |
28 |
14 |
|
8,0 |
560 |
480 |
625 |
545 |
125 |
109 |
5 |
5 |
20 |
12 |
470 |
560 |
М10 |
12 |
1062 |
560 |
1622 |
1232 |
247 |
1460 |
520 |
236 |
529 |
1058 |
6 |
998 |
28 |
14 |
Габаритные и присоединительные размеры вентиляторов ВРП 140-40 (мм). Исполнение 3
|
№ вент |
a |
b |
C |
E |
Pa |
Pb |
na |
nb |
n2 |
d2 |
d |
d3 |
d1 |
n1 |
H1 |
H2 |
H max |
B max |
B1 |
A max |
A1 |
F |
K |
n3 |
P |
L |
M |
|
5,6 |
392 |
336 |
429 |
375 |
143 |
125 |
3 |
3 |
12 |
10 |
329 |
395 |
М8 |
8 |
660 |
400 |
1060 |
1388 |
173 |
1020 |
364 |
105 |
386 |
8 |
676 |
24 |
12 |
|
6,3 |
441 |
378 |
480 |
416 |
120 |
104 |
4 |
4 |
16 |
10 |
370 |
450 |
М10 |
8 |
820 |
444 |
1264 |
1585 |
194 |
1143 |
410 |
154 |
432 |
8 |
806 |
24 |
12 |
|
7,1 |
497 |
426 |
560 |
490 |
112 |
98 |
5 |
5 |
20 |
12 |
417 |
500 |
М10 |
8 |
898 |
497 |
1395 |
1864 |
220 |
1303 |
462 |
172 |
510 |
8 |
854 |
28 |
14 |
|
8,0 |
560 |
480 |
625 |
545 |
125 |
109 |
5 |
5 |
20 |
12 |
470 |
560 |
М10 |
12 |
1062 |
560 |
1622 |
2005 |
247 |
1460 |
520 |
236 |
574 |
8 |
998 |
28 |
14 |
Габаритные и присоединительные размеры вентиляторов ВРП 140-40 (мм). Исполнение 5
|
№ вент |
a |
b |
C |
E |
Pa |
Pb |
na |
nb |
n2 |
d2 |
d |
d3 |
d1 |
n1 |
H1 |
H2 |
H max |
B max |
B1 |
A max |
A1 |
F |
K |
n3 |
P |
S |
L |
M |
|
5,6 |
392 |
336 |
429 |
375 |
143 |
125 |
3 |
3 |
12 |
10 |
329 |
395 |
М8 |
8 |
660 |
400 |
1060 |
934 |
173 |
1670 |
364 |
198 |
382 |
8 |
734 |
282 |
24 |
12 |
|
6,3 |
441 |
378 |
480 |
416 |
120 |
104 |
4 |
4 |
16 |
10 |
370 |
450 |
М10 |
8 |
820 |
444 |
1264 |
982 |
194 |
1872 |
410 |
221 |
418 |
8 |
782 |
326 |
24 |
12 |
|
7,1 |
497 |
426 |
560 |
490 |
112 |
98 |
5 |
5 |
20 |
12 |
417 |
500 |
М10 |
8 |
898 |
497 |
1395 |
1178 |
220 |
2022 |
462 |
247 |
446 |
8 |
946 |
350 |
28 |
14 |
|
8,0 |
560 |
480 |
625 |
545 |
125 |
109 |
5 |
5 |
20 |
12 |
470 |
560 |
М10 |
12 |
1062 |
560 |
1622 |
1258 |
247 |
2204 |
520 |
274 |
466 |
8 |
1002 |
424 |
28 |
14 |
Технические характеристики
|
№ вент. |
Частота вращения, об/мин |
Тип электродвигателя |
Потребляемая мощность, кВт |
Ток,А |
Схема соединения |
Масса, кг |
Гибкие вставки |
Виброизоляторы |
||
|
двигателя |
колеса |
тип |
шт. |
|||||||
|
2,5 |
1500 |
АИР63А4 |
0,25 |
0,79 |
1 |
26,6 |
ВГК-ВРП-2,5 ВГП-ВРП-2,5 |
ЕС 20*25 (A) М6 |
4 |
|
|
3000 |
АИР63А2 |
0,37 |
1,01 |
26,6 |
ЕС 20*25 (A) М6 |
4 |
||||
|
АИР63В2 |
0,55 |
1,38 |
26,9 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
АИР71А2 |
0,75 |
1,83 |
36,6 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
АИР71В2 |
1,1 |
2,61 |
37,6 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
АИР80А2 |
1,5 |
3,46 |
38,2 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
2,8 |
1500 |
АИР63А4 |
0,25 |
0,79 |
1 |
30,1 |
ВГК-ВРП-2,8 ВГП-ВРП-2,8 |
ЕС 20*25 (A) М6 |
4 |
|
|
АИР63В4 |
0,37 |
1,12 |
30,4 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
3000 |
АИР63В2 |
0,55 |
1,38 |
30,4 |
ЕС 20*25 (A) М6 |
4 |
||||
|
АИР71А2 |
0,75 |
1,83 |
40,1 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
АИР71В2 |
1,1 |
2,61 |
41,1 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
АИР80А2 |
1,5 |
3,46 |
41,7 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
АИР80В2 |
2,2 |
4,85 |
43,2 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
3,15 |
1500 |
АИР63А4 |
0,25 |
0,79 |
1 |
39,3 |
ВГК-ВРП-3,15 ВГП-ВРП-3,15 |
ЕС 20*25 (A) М6 |
4 |
|
|
АИР63В4 |
0,37 |
1,12 |
39,6 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
АИР71А4 |
0,55 |
1,57 |
43,3 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
АИР71В4 |
0,75 |
2,05 |
48,8 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
3000 |
АИР71В2 |
1,1 |
2,61 |
50,3 |
ЕС 20*25 (A) М6 |
4 |
||||
|
АИР80А2 |
1,5 |
3,46 |
50,9 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
АИР80В2 |
2,2 |
4,85 |
52,4 |
ЕС 20*20 (A) М6 |
4 |
|||||
|
АИР90L2 |
3 |
6,34 |
60,7 |
ЕС 20*15 (A) М6 |
4 |
|||||
|
АИР100S2 |
4 |
8,2 |
65,3 |
ЕС 25*30 (A) М6 |
4 |
|||||
|
3,55 |
1500 |
АИР63А4 |
0,25 |
0,79 |
1 |
49,3 |
ВГК-ВРП-3,55 ВГП-ВРП-3,55 |
ЕС 20*25 (A) М6 |
4 |
|
|
АИР63В4 |
0,37 |
1,12 |
49,6 |
ЕС 20*25 (A) М6 |
4 |
|||||
|
АИР71А4 |
0,55 |
1,57 |
53,3 |
ЕС 20*20 (A) М6 |
4 |
|||||
|
АИР71В4 |
0,75 |
2,05 |
58,8 |
ЕС 20*15 (A) М6 |
4 |
|||||
|
АИР80А4 |
1,1 |
2,85 |
59,7 |
ЕС 20*15 (A) М6 |
4 |
|||||
|
АИР80В4 |
1,5 |
3,72 |
61,9 |
ЕС 20*15 (A) М6 |
4 |
|||||
|
3000 |
АИР80В2 |
2,2 |
4,85 |
62,4 |
ЕС 20*15 (A) М6 |
4 |
||||
|
АИР90L2 |
3 |
6,34 |
70,7 |
ЕС 25*30 (A) М6 |
4 |
|||||
|
АИР100S2 |
4 |
8,2 |
75,3 |
ЕС 25*30 (A) М6 |
4 |
|||||
|
АИР100L2 |
5,5 |
11,1 |
82,7 |
ЕС 25*20 (A) М6 |
4 |
|||||
|
АИР112М2 |
7,5 |
14,9 |
94,0 |
ЕС 25*20 (A) М6 |
4 |
|||||
|
4,0 |
1500 |
АИР71А4 |
0,55 |
1,57 |
1 |
69,6 |
ВГК-ВРП-4,0 ВГП-ВРП-4,0 |
ЕС 25*30 (A) М6 |
4 |
|
|
АИР71В4 |
0,75 |
2,05 |
75,1 |
ЕС 25*30 (A) М6 |
4 |
|||||
|
АИР80А4 |
1,1 |
2,85 |
76,0 |
ЕС 25*30 (A) М6 |
4 |
|||||
|
АИР80В4 |
1,5 |
3,72 |
78,2 |
ЕС 25*30 (A) М6 |
4 |
|||||
|
АИР90L4 |
2,2 |
5,1 |
85,8 |
ЕС 25*20 (A) М6 |
4 |
|||||
|
3000 |
АИР90L2 |
3 |
6,34 |
87,0 |
ЕС 25*20 (A) М6 |
4 |
||||
|
АИР100S2 |
4 |
8,2 |
91,6 |
ЕС 25*20 (A) М6 |
4 |
|||||
|
АИР100L2 |
5,5 |
11,1 |
99,0 |
ЕС 30*30 (A) М8 |
4 |
|||||
|
АИР112М2 |
7,5 |
14,9 |
110,3 |
ЕС 30*30 (A) М8 |
4 |
|||||
|
АИР132М2 |
11 |
21,2 |
133,6 |
ЕС 30*20 (A) М8 |
4 |
|||||
|
АИР160S2 |
15 |
28,6 |
167,6 |
ЕС 30*15 (A) М8 |
4 |
|||||
|
4,5 |
1500 |
АИР71В4 |
0,75 |
2,05 |
1 |
94,5 |
ВГК-ВРП-4,5 ВГП-ВРП-4,5 |
ЕС 20*15 (A) М6 |
6 |
|
|
АИР80А4 |
1,1 |
2,85 |
95,4 |
ЕС 20*15 (A) М6 |
6 |
|||||
|
АИР80В4 |
1,5 |
3,72 |
97,6 |
ЕС 25*30 (A) М6 |
6 |
|||||
|
АИР90L4 |
2,2 |
5,1 |
105,2 |
ЕС 25*30 (A) М6 |
6 |
|||||
|
АИР100S4 |
3 |
6,8 |
111,5 |
ЕС 25*30 (A) М6 |
6 |
|||||
|
АИР100L4 |
4 |
8,8 |
116,3 |
ЕС 25*30 (A) М6 |
6 |
|||||
|
3000 |
АИР100L2 |
5,5 |
11,1 |
118,4 |
ЕС 25*30 (A) М6 |
6 |
||||
|
АИР112М2 |
7,5 |
14,9 |
129,7 |
ЕС 25*20 (A) М6 |
6 |
|||||
|
АИР132М2 |
11 |
21,2 |
153,0 |
ЕС 30*30 (A) М8 |
6 |
|||||
|
АИР160S2 |
15 |
28,6 |
187,0 |
ЕС 30*25 (A) М8 |
6 |
|||||
|
АИР160М2 |
18,5 |
34,7 |
199,0 |
ЕС 30*20 (A) М8 |
6 |
|||||
|
АИР180S2 |
22 |
41 |
243,0 |
ЕС 30*15 (A) М8 |
6 |
|||||
|
5,0 |
1500 |
АИР80В4 |
1,5 |
3,72 |
1 |
127,2 |
ВГК-ВРП-5,0 ВГП-ВРП-5,0 |
ЕС 25*20 (A) М6 |
6 |
|
|
АИР90L4 |
2,2 |
5,1 |
134,8 |
ЕС 25*20 (A) М6 |
6 |
|||||
|
АИР100S4 |
3 |
6,8 |
141,1 |
ЕС 25*20 (A) М6 |
6 |
|||||
|
АИР100L4 |
4 |
8,8 |
145,9 |
ЕС 30*30 (A) М8 |
6 |
|||||
|
АИР112М4 |
5,5 |
11,7 |
155,5 |
ЕС 30*30 (A) М8 |
6 |
|||||
|
АИР132S4 |
7,5 |
15,6 |
183,6 |
ЕС 30*25 (A) М8 |
6 |
|||||
|
3000 |
АИР132М2 |
11 |
21,2 |
182,6 |
ЕС 30*25 (A) М8 |
6 |
||||
|
АИР160S2 |
15 |
28,6 |
216,6 |
ЕС 25*10 (A) М6 |
6 |
|||||
|
АИР160М2 |
18,5 |
34,7 |
228,6 |
ЕС 25*10 (A) М6 |
6 |
|||||
|
АИР180S2 |
22 |
41 |
272,6 |
ЕС 40*40 (A) М8 |
6 |
|||||
|
АИР180М2 |
30 |
55,4 |
308,6 |
ЕС 40*40 (A) М8 |
6 |
|||||
|
АИР200М2 |
37 |
67,9 |
343,6 |
ЕС 40*30 (A) М10 |
6 |
|||||
|
АИР200L2А |
45 |
82,1 |
362,6 |
ЕС 40*30 (A) М10 |
6 |
|||||
|
5,6 |
1500 |
АИР90L4 |
2,2 |
5,1 |
1/3 |
132,8/ 209,7 |
ВГК-ВРП-5,6 ВГП-ВРП-5,6 |
ЕС 25*20 (A) М6/ ЕС 30*30 (A) М8 |
6/8 |
|
|
АИР100S4 |
3 |
6,8 |
139,1/ 216 |
ЕС 25*20 (A) М6/ ЕС 30*30 (A) М8 |
6/8 |
|||||
|
АИР100L4 |
4 |
8,8 |
143,9/ 220,8 |
ЕС 25*20 (A) М6/ ЕС 30*30 (A) М8 |
6/8 |
|||||
|
АИР112М4 |
5,5 |
11,7 |
153,5/ 230,4 |
ЕС 30*30 (A) М8/ ЕС 30*25 (A) М8 |
6/8 |
|||||
|
АИР132S4 |
7,5 |
15,6 |
181,6/ 258,5 |
ЕС 30*25 (A) М8/ ЕС 30*20 (A) М8 |
6/8 |
|||||
|
АИР132М4 |
11 |
22,5 |
193,6/ 270,5 |
ЕС 30*20 (A) М8/ ЕС 30*20 (A) М8 |
6/8 |
|||||
|
3000 |
1667 |
АИР90L2 |
3 |
6,34 |
5 |
255,3 |
ЕС 30*25 (A) М8 |
8 |
||
|
АИР100S2 |
4 |
8,2 |
259,9 |
ЕС 30*20 (A) М8 |
8 |
|||||
|
АИР100L2 |
5,5 |
11,1 |
267,3 |
ЕС 30*20 (A) М8 |
8 |
|||||
|
АИР112М2 |
7,5 |
14,9 |
278,6 |
ЕС 30*20 (A) М8 |
8 |
|||||
|
АИР132М2 |
11 |
21,2 |
301,9 |
ЕС 25*10 (A) М6 |
8 |
|||||
|
1875 |
АИР100S2 |
4 |
8,2 |
259,9 |
ЕС 30*20 (A) М8 |
8 |
||||
|
АИР100L2 |
5,5 |
11,1 |
267,3 |
ЕС 30*20 (A) М8 |
8 |
|||||
|
АИР112М2 |
7,5 |
14,9 |
278,6 |
ЕС 30*20 (A) М8 |
8 |
|||||
|
АИР132М2 |
11 |
21,2 |
301,9 |
ЕС 25*10 (A) М6 |
8 |
|||||
|
АИР160S2 |
15 |
28,6 |
335,9 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
2143 |
АИР112М2 |
7,5 |
14,9 |
278,6 |
ЕС 30*20 (A) М8 |
8 |
||||
|
АИР132М2 |
11 |
21,2 |
301,9 |
ЕС 25*10 (A) М6 |
8 |
|||||
|
АИР160S2 |
15 |
28,6 |
335,9 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР160М2 |
18,5 |
34,7 |
347,9 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР180S2 |
22 |
41 |
391,9 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР180М2 |
30 |
55,4 |
427,9 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
2400 |
АИР132М2 |
11 |
21,2 |
301,9 |
ЕС 25*10 (A) М6 |
8 |
||||
|
АИР160S2 |
15 |
28,6 |
335,9 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР160М2 |
18,5 |
34,7 |
347,9 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР180S2 |
22 |
41 |
391,9 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР180М2 |
30 |
55,4 |
427,9 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР200М2 |
37 |
67,9 |
462,9 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
2679 |
АИР160S2 |
15 |
28,6 |
335,9 |
ЕС 30*15 (A) М8 |
8 |
||||
|
АИР160М2 |
18,5 |
34,7 |
347,9 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР180S2 |
22 |
41 |
391,9 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР180М2 |
30 |
55,4 |
427,9 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР200М2 |
37 |
67,9 |
462,9 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
6,3 |
1000 |
АИР90L6 |
1,5 |
4 |
1/3 |
171,6/ 275,7 |
ВГК-ВРП-6,3 ВГП-ВРП-6,3 |
ЕС 30*25 (A) М8/ ЕС 30*20 (A) М8 |
6/8 |
|
|
АИР100L6 |
2,2 |
5,6 |
180,4/ 284,5 |
ЕС 30*25 (A) М8/ ЕС 30*20 (A) М8 |
6/8 |
|||||
|
АИР112МА6 |
3 |
7,4 |
190,8/ 294,9 |
ЕС 30*25 (A) М8/ ЕС 25*10 (A) М6 |
6/8 |
|||||
|
АИР112МВ6 |
4 |
9,75 |
195,5/ 299,6 |
ЕС 30*20 (A) М8/ ЕС 25*10 (A) М6 |
6/8 |
|||||
|
АИР132S6 |
5,5 |
12,9 |
215,2/ 319,3 |
ЕС 30*20 (A) М8/ ЕС 25*10 (A) М6 |
6/8 |
|||||
|
1500 |
АИР100L4 |
4 |
8,8 |
182,5/ 286,6 |
ЕС 30*25 (A) М8/ ЕС 30*20 (A) М8 |
6/8 |
||||
|
АИР112М4 |
5,5 |
11,7 |
192,1/ 296,2 |
ЕС 30*20 (A) М8/ ЕС 25*10 (A) М6 |
6/8 |
|||||
|
АИР132S4 |
7,5 |
15,6 |
220,2/ 324,3 |
ЕС 25*10 (A) М6/ ЕС 30*15 (A) М8 |
6/8 |
|||||
|
АИР132М4 |
11 |
22,5 |
232,2/ 336,3 |
ЕС 25*10 (A) М6/ ЕС 30*15 (A) М8 |
6/8 |
|||||
|
АИР160S4 |
15 |
30 |
271,2/ 375,3 |
ЕС 40*40 (A) М8/ ЕС 40*40 (A) М8 |
6/8 |
|||||
|
АИР160М4 |
18,5 |
36,3 |
291,2/ 395,3 |
ЕС 40*40 (A) М8/ ЕС 40*40 (A) М8 |
6/8 |
|||||
|
1000 |
1000 |
АИР90L6 |
1,5 |
4 |
5 |
322,9 |
ЕС 30*15 (A) М8 |
8 |
||
|
АИР100L6 |
2,2 |
5,6 |
331,7 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР112МА6 |
3 |
7,4 |
342,1 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР112МВ6 |
4 |
9,75 |
346,8 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР132S6 |
5,5 |
12,9 |
366,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
1500 |
1071 |
АИР80В4 |
1,5 |
3,72 |
315,1 |
ЕС 25*10 (A) М6 |
8 |
|||
|
АИР90L4 |
2,2 |
5,1 |
322,7 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР100S4 |
3 |
6,8 |
329,0 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР100L4 |
4 |
8,8 |
333,8 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР112М4 |
5,5 |
11,7 |
343,4 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
1500 |
1200 |
АИР90L4 |
2,2 |
5,1 |
322,7 |
ЕС 30*15 (A) М8 |
8 |
|||
|
АИР100S4 |
3 |
6,8 |
329,0 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР100L4 |
4 |
8,8 |
333,8 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР112М4 |
5,5 |
11,7 |
343,4 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР132S4 |
7,5 |
15,6 |
371,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
1500 |
1339 |
АИР100S4 |
3 |
6,8 |
329,0 |
ЕС 30*15 (A) М8 |
8 |
|||
|
АИР100L4 |
4 |
8,8 |
333,8 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР112М4 |
5,5 |
11,7 |
343,4 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР132S4 |
7,5 |
15,6 |
371,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР132М4 |
11 |
22,5 |
383,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
1500 |
1500 |
АИР100L4 |
4 |
8,8 |
333,8 |
ЕС 30*15 (A) М8 |
8 |
|||
|
АИР112М4 |
5,5 |
11,7 |
343,4 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР132S4 |
7,5 |
15,6 |
371,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР132М4 |
11 |
22,5 |
383,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР160S4 |
15 |
30 |
422,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР160М4 |
18,5 |
36,3 |
442,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
3000 |
1667 |
АИР100L2 |
5,5 |
11,1 |
335,9 |
ЕС 30*15 (A) М8 |
8 |
|||
|
АИР112М2 |
7,5 |
14,9 |
347,2 |
ЕС 30*15 (A) М8 |
8 |
|||||
|
АИР132М2 |
11 |
21,2 |
370,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР160S2 |
15 |
28,6 |
404,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР160М2 |
18,5 |
34,7 |
416,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР180S2 |
22 |
41 |
460,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
3000 |
1875 |
АИР112М2 |
7,5 |
14,9 |
5 |
347,2 |
ЕС 30*15 (A) М8 |
8 |
||
|
АИР132М2 |
11 |
21,2 |
370,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР160S2 |
15 |
28,6 |
404,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР160М2 |
18,5 |
34,7 |
416,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР180S2 |
22 |
41 |
460,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР180М2 |
30 |
55,4 |
496,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
2143 |
АИР132М2 |
11 |
21,2 |
370,5 |
ЕС 40*40 (A) М8 |
8 |
||||
|
АИР160S2 |
15 |
28,6 |
404,5 |
ЕС 40*40 (A) М8 |
8 |
|||||
|
АИР160М2 |
18,5 |
34,7 |
416,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР180S2 |
22 |
41 |
460,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР180М2 |
30 |
55,4 |
496,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР200М2 |
37 |
67,9 |
531,5 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
7,1 |
1000 |
АИР112МА6 |
3 |
7,4 |
1/3 |
266,4/ 405,2 |
ВГК-ВРП-7,1 ВГП-ВРП-7,1 |
ЕС 40*40 (A) М8/ ЕС 40*40 (A) М8 |
6/8 |
|
|
АИР112МВ6 |
4 |
9,75 |
271,1/ 409,9 |
ЕС 40*40 (A) М8/ ЕС 40*40 (A) М8 |
6/8 |
|||||
|
АИР132S6 |
5,5 |
12,9 |
290,8/ 429,6 |
ЕС 40*40 (A) М8/ ЕС 40*30 (A) М10 |
6/8 |
|||||
|
АИР132М6 |
7,5 |
17,2 |
306,8/ 445,6 |
ЕС 40*40 (A) М8/ ЕС 40*30 (A) М10 |
6/8 |
|||||
|
АИР160S6 |
11 |
24,5 |
342,8/ 481,6 |
ЕС 40*30 (A) М10/ ЕС 40*30 (A) М10 |
6/8 |
|||||
|
1500 |
АИР132S4 |
7,5 |
15,6 |
1/3 |
295,8/ 434,6 |
ЕС 40*40 (A) М8/ ЕС 40*30 (A) М10 |
6/8 |
|||
|
АИР132М4 |
11 |
22,5 |
307,8/ 446,6 |
ЕС 40*40 (A) М8/ ЕС 40*30 (A) М10 |
6/8 |
|||||
|
АИР160S4 |
15 |
30 |
346,8/ 485,6 |
ЕС 40*30 (A) М10/ ЕС 40*30 (A) М10 |
6/8 |
|||||
|
АИР160М4 |
18,5 |
36,3 |
366,8/ 505,6 |
ЕС 40*30 (A) М10/ ЕС 40*30 (A) М10 |
6/8 |
|||||
|
АИР180S4 |
22 |
43,2 |
386,8/ 525,6 |
ЕС 50*50 (A) М10/ ЕС 50*50 (A) М10 |
6/8 |
|||||
|
АИР180М4 |
30 |
57,6 |
414,8/ 553,6 |
ЕС 50*50 (A) М10/ ЕС 50*50 (A) М10 |
6/8 |
|||||
|
1000 |
1000 |
АИР112МА6 |
3 |
7,4 |
5 |
437,2 |
ЕС 40*30 (A) М10 |
8 |
||
|
АИР112МВ6 |
4 |
9,75 |
441,9 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР132S6 |
5,5 |
12,9 |
461,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР132М6 |
7,5 |
17,2 |
477,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР160S6 |
11 |
24,5 |
513,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
1500 |
1071 |
АИР100S4 |
3 |
6,8 |
5 |
424,1 |
ЕС 40*30 (A) М10 |
8 |
||
|
АИР100L4 |
4 |
8,8 |
428,9 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР112М4 |
5,5 |
11,7 |
438,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР132S4 |
7,5 |
15,6 |
466,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР132М4 |
11 |
22,5 |
478,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
1500 |
1200 |
АИР100L4 |
4 |
8,8 |
5 |
428,9 |
ЕС 40*30 (A) М10 |
8 |
||
|
АИР112М4 |
5,5 |
11,7 |
438,5 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР132S4 |
7,5 |
15,6 |
466,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР132М4 |
11 |
22,5 |
478,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР160S4 |
15 |
30 |
517,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
1500 |
1339 |
АИР112М4 |
5,5 |
11,7 |
5 |
438,5 |
ЕС 40*30 (A) М10 |
8 |
||
|
АИР132S4 |
7,5 |
15,6 |
466,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР132М4 |
11 |
22,5 |
478,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР160S4 |
15 |
30 |
517,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР160М4 |
18,5 |
36,3 |
537,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР180S4 |
22 |
43,2 |
557,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
1500 |
1500 |
АИР132S4 |
7,5 |
15,6 |
5 |
466,6 |
ЕС 40*30 (A) М10 |
8 |
||
|
АИР132М4 |
11 |
22,5 |
478,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР160S4 |
15 |
30 |
517,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР160М4 |
18,5 |
36,3 |
537,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР180S4 |
22 |
43,2 |
557,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР180М4 |
30 |
57,6 |
585,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
3000 |
1667 |
АИР132М2 |
11 |
21,2 |
5 |
465,6 |
ЕС 40*30 (A) М10 |
8 |
||
|
АИР160S2 |
15 |
28,6 |
499,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР160М2 |
18,5 |
34,7 |
511,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР180S2 |
22 |
41 |
555,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР180М2 |
30 |
55,4 |
591,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР200М2 |
37 |
67,9 |
626,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
3000 |
1875 |
АИР160S2 |
15 |
28,6 |
5 |
499,6 |
ЕС 40*30 (A) М10 |
8 |
||
|
АИР160М2 |
18,5 |
34,7 |
511,6 |
ЕС 40*30 (A) М10 |
8 |
|||||
|
АИР180S2 |
22 |
41 |
555,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР180М2 |
30 |
55,4 |
591,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР200М2 |
37 |
67,9 |
626,6 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
8,0 |
1000 |
АИР132S6 |
5,5 |
12,9 |
1/3 |
360/ 530,2 |
ВГК-ВРП-8,0 ВГП-ВРП-8,0 |
ЕС 40*30 (A) М10/ ЕС 50*50 (A) М10 |
6/8 |
|
|
АИР132М6 |
7,5 |
17,2 |
376/ 546,2 |
ЕС 40*30 (A) М10/ ЕС 50*50 (A) М10 |
6/8 |
|||||
|
АИР160S6 |
11 |
24,5 |
412/ 582,2 |
ЕС 50*50 (A) М10/ ЕС 50*50 (A) М10 |
6/8 |
|||||
|
АИР160М6 |
15 |
31,6 |
442/ 612,2 |
ЕС 50*50 (A) М10/ ЕС 50*50 (A) М10 |
6/8 |
|||||
|
1500 |
АИР160S4 |
15 |
30 |
1/3 |
416/ 586,2 |
ЕС 50*50 (A) М10/ ЕС 50*50 (A) М10 |
6/8 |
|||
|
АИР160М4 |
18,5 |
36,3 |
436/ 606,2 |
ЕС 50*50 (A) М10/ ЕС 50*50 (A) М10 |
6/8 |
|||||
|
АИР180S4 |
22 |
43,2 |
456/ 626,2 |
ЕС 50*50 (A) М10/ ЕС 50*50 (A) М10 |
6/8 |
|||||
|
АИР180М4 |
30 |
57,6 |
484/ 654,2 |
ЕС 50*45 (A) М10/ ЕС 50*45 (A) М10 |
6/8 |
|||||
|
АИР200М4 |
37 |
70,2 |
554/ 724,2 |
ЕС 50*40 (A) М10/ ЕС 50*40 (A) М10 |
6/8 |
|||||
|
АИР200L4 |
45 |
84,9 |
582/ 752,2 |
ЕС 50*30 (A) М10/ ЕС 50*40 (A) М10 |
6/8 |
|||||
|
АИР225М4 |
55 |
103 |
632/ 802,2 |
ЕС 50*30 (A) М10/ ЕС 50*30 (A) М10 |
6/8 |
|||||
|
1000 |
1000 |
АИР132S6 |
5,5 |
12,9 |
5 |
588,2 |
ЕС 50*50 (A) М10 |
8 |
||
|
АИР132М6 |
7,5 |
17,2 |
604,2 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР160S6 |
11 |
24,5 |
640,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР160М6 |
15 |
31,6 |
670,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
1500 |
1071 |
АИР112М4 |
5,5 |
11,7 |
5 |
565,1 |
ЕС 50*50 (A) М10 |
8 |
||
|
АИР132S4 |
7,5 |
15,6 |
593,2 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР132М4 |
11 |
22,5 |
605,2 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР160S4 |
15 |
30 |
644,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР160М4 |
18,5 |
36,3 |
664,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
1500 |
1200 |
АИР132S4 |
7,5 |
15,6 |
5 |
593,2 |
ЕС 50*50 (A) М10 |
8 |
||
|
АИР132М4 |
11 |
22,5 |
605,2 |
ЕС 50*50 (A) М10 |
8 |
|||||
|
АИР160S4 |
15 |
30 |
644,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР160М4 |
18,5 |
36,3 |
664,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР180S4 |
22 |
43,2 |
684,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР180М4 |
30 |
57,6 |
712,2 |
ЕС 50*40 (A) М10 |
8 |
|||||
|
1500 |
1339 |
АИР132М4 |
11 |
22,5 |
5 |
605,2 |
ЕС 50*50 (A) М10 |
8 |
||
|
АИР160S4 |
15 |
30 |
644,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР160М4 |
18,5 |
36,3 |
664,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР180S4 |
22 |
43,2 |
684,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР180М4 |
30 |
57,6 |
712,2 |
ЕС 50*40 (A) М10 |
8 |
|||||
|
АИР200М4 |
37 |
70,2 |
782,2 |
ЕС 50*30 (A) М10 |
8 |
|||||
|
1500 |
1500 |
АИР160S4 |
15 |
30 |
5 |
644,2 |
ЕС 50*45 (A) М10 |
8 |
||
|
АИР160М4 |
18,5 |
36,3 |
664,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР180S4 |
22 |
43,2 |
684,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР180М4 |
30 |
57,6 |
712,2 |
ЕС 50*40 (A) М10 |
8 |
|||||
|
АИР200М4 |
37 |
70,2 |
782,2 |
ЕС 50*30 (A) М10 |
8 |
|||||
|
АИР200L4 |
45 |
84,9 |
810,2 |
ЕС 50*30 (A) М10 |
8 |
|||||
|
АИР225М4 |
55 |
103 |
860,2 |
ЕС 50*30 (A) М10 |
8 |
|||||
|
1500 |
1680 |
АИР160М4 |
18,5 |
36,3 |
5 |
664,2 |
ЕС 50*45 (A) М10 |
8 |
||
|
АИР180S4 |
22 |
43,2 |
684,2 |
ЕС 50*45 (A) М10 |
8 |
|||||
|
АИР180М4 |
30 |
57,6 |
712,2 |
ЕС 50*40 (A) М10 |
8 |
|||||
|
АИР200М4 |
37 |
70,2 |
782,2 |
ЕС 50*30 (A) М10 |
8 |
|||||
|
АИР200L4 |
45 |
84,9 |
810,2 |
ЕС 50*30 (A) М10 |
8 |
|||||
|
АИР225М4 |
55 |
103 |
860,2 |
ЕС 50*30 (A) М10 |
8 |
|||||
|
АИР250S4 |
75 |
138,3 |
982,2 |
ЕС 60*45 (A) М12 |
8 |
|||||
* Схема соединения электродвигателя с колесом вентилятора (1
- на одном валу, 3 - через подшипниковый узел, 5 - клиноременная передача).
Через дробь «/» указываются возможные схемы соединения.
** Через дробь «/» указываются масса, тип и количество
виброизоляторов, в зависимости от схемы соединения электродвигателя с колесом
вентилятора.

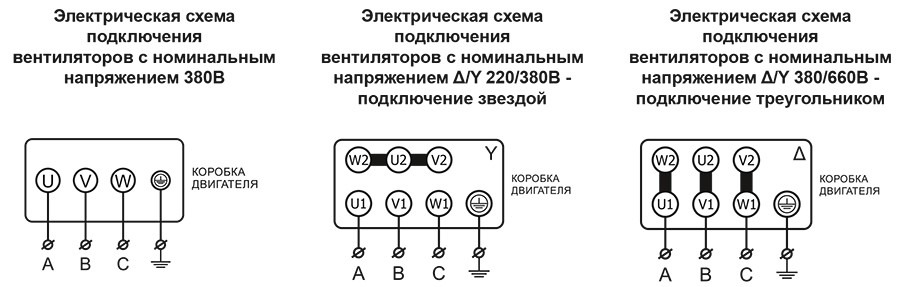

Электрические
схемы подключения вентиляторов в сеть 380 В
* В
вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность
запуска пониженным напряжением по схеме Y-∆. Для получения более подробной
информации по подключению, обратитесь в отдел технической поддержки.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
