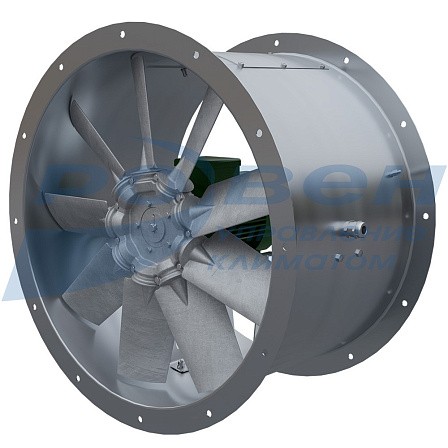

Вентилятор осевой РОСА-Ex
Монтажная опора (МОП) является дополнительным элементом и в комплект поставки не входит.
Осевые вентиляторы серии РОСА-Eх производства «ГК РОВЕН» во взрывозащищенном исполнении широко применяются в различных вентиляционных и аспирационных системах зданий, производственных комплексов, хранилищ ядовитых и токсичных веществ, на нефтегазовых и химических предприятиях. Разработаны для перемещения газопаровоздушных смесей IIА и IIВ категорий (кроме взрывоопасных смесей с воздухом коксового газа категории IIВ группы Т1, окиси пропилена, окиси этилена, формальдегида, этилтрихлор-этилена, этилена категории IIВ группы Т2, винилтрихлорсилена, этилхлорсилена категории IIВ группы Т3), не содержащих взрывчатых веществ, не вызывающих ускоренной коррозии алюминиевых сплавов, оцинкованной стали и латуни, с содержанием невзрывоопасной пыли и других твердых примесей не более 100 мг/м³, не содержащих липких веществ и волокнистых материалов.
Варианты исполнения:
- Ех1 – корпус - оцинкованная сталь, лопатка - антистатический пластик PAGAS (по запросу);
- Ех2 – материал корпуса и лопаток - алюминиевый сплав.
Вентиляторы не применяются для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.
Вентиляторы РОСА-Ex изготавливаются с типом корпуса: 10, 20, 30.
Вентиляторы РОСА-Ех исполнения Ех2 не применяются для перемещения газопаровоздушных смесей, содержащих окислы железа.
Возможные контактные поверхности РОСА-Eх между вращающимися и неподвижными деталями, которые обычно могут являться источниками эксплуатационных сбоев, состоят из материалов, опасность воспламенения которых из-за трения, шлифования или ударов исключена.
Дополнительное оборудование для горизонтального монтажа
|
№ |
Наименование |
Описание |
|
1 |
Вставка гибкая ВГК-РОСА-Eх: фланец-фланец/ фланец-ниппель |
Вставки гибкие круглые предназначены для присоединения вентилятора к системам воздуховодов, исключая передачу вибрации от вентилятора |
|
2 |
Входной коллектор осевой ВКО-РОСА |
Входной осевой коллектор ВКО для осевых вентиляторов серии РОСА предназначен для подачи потока воздуха к вентилятору |
|
3 |
Переходник РОСА |
Переходник предназначен для соединения осевого вентилятора РОСА с системой воздуховодов |
|
4 |
Монтажная опора МОП |
Монтажная опора позволяет установить осевой вентилятор в горизонтальном положении. Опора состоит из двух кронштейнов, которые крепятся к фланцам вентилятора |
|
5 |
Решетка защитная БАСКЕТ-РОСА с цинковым покрытием |
Решетка защитная служит для защиты осевых вентиляторов и систем вентиляции от попадания в них посторонних предметов |
|
6 |
Козырек РОСА |
Козырек РОСА предназначен для защиты от атмосферных осадков. Козырек оснащен сеткой для защиты от попадания в вентилятор посторонних предметов |
|
6 |
Виброизоляторы |
Виброизоляторы, устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Описание типа корпуса
|
Внешний вид |
Тип корпуса |
Наименование - назначение |
Аэродинамические свойства |
|
|
10 |
Цилиндрический – рекомендован для использования в системе воздуховодов при компоновке типа D по ГОСТ 34002-2016 |
Соответствуют техническим характеристикам, приведенным на графиках моделей |
|
|
20 |
Цилиндрический с входным коллектором – рекомендован для использования в системе воздуховодов при компоновке типа В по ГОСТ 34002-2016 |
Улучшает аэродинамические характеристики, за счёт снижения потерь на входе воздушного потока в вентилятор |
|
|
30 |
Цилиндрический с коллектором и диффузором – рекомендован для использования в системе воздуховодов при всех типах компоновки по ГОСТ 34002-2016 (А, В, С, D, E) |
Улучшает аэродинамические характеристики, за счёт увеличения статического давления и снижения скорости потока в системе воздуховодов |
Полная информация о вентиляторах РОСА-Ex в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры вентиляторов РОСА-Ex с типом корпуса 10
|
№ вент. |
Наименование |
L, мм |
D, мм |
D1, мм |
D2, мм |
m, отв |
|
4,0 |
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/18-0,25/1500/220-380/0-У2 |
440 |
400 |
436 |
460 |
8 |
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/22-0,37/1500/220-380/0-У2 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/73-0,55/3000/220-380/0-У2 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/77-0,75/3000/220-380/0-У2 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/81-1,1/3000/220-380/0-У2 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/13-1,5/3000/220-380/0-У2 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/17-2,2/3000/220-380/0-У2 |
440 |
400 |
436 |
460 |
8 |
|
|
4,5 |
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/46-0,25/1500/220-380/0-У2 |
440 |
450 |
486 |
510 |
8 |
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/18-0,37/1500/220-380/0-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/70-0,55/1500/220-380/0-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/73-0,75/3000/220-380/0-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/77-1,1/3000/220-380/0-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/37-1,5/3000/220-380/0-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/85-2,2/3000/220-380/0-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/61-3,0/3000/220-380/0-У2 |
515 |
450 |
486 |
510 |
8 |
|
|
5,0 |
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/38-0,25/1500/220-380/0-У2 |
440 |
500 |
536 |
560 |
12 |
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/14-0,37/1500/220-380/0-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/18-0,55/1500/220-380/0-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/25-0,75/3000/220-380/0-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/73-1,1/3000/220-380/0-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/77-1,5/3000/220-380/0-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/81-2,2/3000/220-380/0-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/09-3,0/3000/220-380/0-У2 |
515 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/13-4,0/3000/220-380/0-У2 |
515 |
500 |
536 |
560 |
12 |
|
|
5,6 |
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/50-0,37/1500/220-380/0-У2 |
440 |
560 |
620 |
660 |
12 |
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/58-0,55/1500/220-380/0-У2 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/62-0,75/1500/220-380/0-У2 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/25-1,1/3000/220-380/0-У2 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/73-1,5/3000/220-380/0-У2 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/77-2,2/3000/220-380/0-У2 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/81-3,0/3000/220-380/0-У2 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/09-4,0/3000/220-380/0-У2 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/13-5,5/3000/220-380/0-У2 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/17-7,5/3000/220-380/0-У2 |
630 |
560 |
620 |
660 |
12 |
|
|
6,3 |
РОСА-Ex/10-6,3-Ex2-R4Z/6,3/AL/78-0,55/1500/220-380/0-У2 |
440 |
630 |
690 |
730 |
12 |
|
РОСА-Ex/10-6,3-Ex2-R4Z/6,3/AL/82-0,75/1500/220-380/0-У2 |
440 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/10-6,3-Ex2-R4Z/6,3/AL/86-1,1/1500/220-380/0-У2 |
440 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/10-6,3-Ex2-R4Z/6,3/AL/90-1,5/1500/220-380/0-У2 |
440 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/10-6,3-Ex2-R4Z/6,3/AL/97-2,2/3000/220-380/0-У2 |
440 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/10-6,3-Ex2-R4Z/6,3/AL/101-3,0/3000/220-380/0-У2 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/10-6,3-Ex2-R4Z/6,3/AL/57-4,0/3000/220-380/0-У2 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/10-6,3-Ex2-R4Z/6,3/AL/317-5,5/3000/220-380/0-У2 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/10-6,3-Ex2-R4Z/6,3/AL/305-7,5/3000/220-380/0-У2 |
630 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/10-6,3-Ex2-R4Z/6,3/AL/85-11,0/3000/380-660/0-У2 |
630 |
630 |
690 |
730 |
12 |
|
|
7,1 |
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/74-0,75/1500/220-380/0-У2 |
440 |
710 |
770 |
810 |
16 |
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/82-1,1/1500/220-380/0-У2 |
440 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/182-1,5/1500/220-380/0-У2 |
440 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/90-2,2/1500/220-380/0-У2 |
515 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/94-3,0/1500/220-380/0-У2 |
515 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/97-4,0/3000/220-380/0-У2 |
515 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/101-5,5/3000/220-380/0-У2 |
515 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/77-7,5/3000/220-380/0-У2 |
630 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/81-11,0/3000/380-660/0-У2 |
630 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/181-15,0/3000/380-660/0-У2 |
820 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/201-18,5/3000/380-660/0-У2 |
820 |
710 |
770 |
810 |
16 |
|
|
8,0 |
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/30-1,1/1500/220-380/0-У2 |
440 |
800 |
860 |
900 |
16 |
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/34-1,5/1500/220-380/0-У2 |
440 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/38-2,2/1500/220-380/0-У2 |
515 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/42-3,0/1500/220-380/0-У2 |
515 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/46-4,0/1500/220-380/0-У2 |
515 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/22-5,5/1500/220-380/0-У2 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/77-7,5/3000/220-380/0-У2 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/81-11,0/3000/380-660/0-У2 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/85-15,0/3000/380-660/0-У2 |
820 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/125-18,5/3000/380-660/0-У2 |
820 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/89-22,0/3000/380-660/0-У2 |
820 |
800 |
860 |
900 |
16 |
|
|
9,0 |
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/146-1,5/1500/220-380/0-У2 |
440 |
900 |
960 |
1035 |
16 |
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/150-2,2/1500/220-380/0-У2 |
515 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/410-3,0/1500/220-380/0-У2 |
515 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/414-4,0/1500/220-380/0-У2 |
515 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/158-5,5/1500/220-380/0-У2 |
630 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/162-7,5/1500/380-660/0-У2 |
630 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/22-11,0/1500/380-660/0-У2 |
630 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/401-15,0/3000/380-660/0-У2 |
820 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/177-18,5/3000/380-660/0-У2 |
820 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/405-22,0/3000/380-660/0-У2 |
820 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/185-30,0/3000/380-660/0-У2 |
820 |
900 |
960 |
1035 |
16 |
|
|
10,0 |
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/122-3,0/1500/220-380/0-У2 |
515 |
1000 |
1070 |
1135 |
16 |
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/126-4,0/1500/220-380/0-У2 |
515 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/130-5,5/1500/220-380/0-У2 |
630 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/134-7,5/1500/380-660/0-У2 |
630 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/142-11,0/1500/380-660/0-У2 |
630 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/86-15,0/1500/380-660/0-У2 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/90-18,5/1500/380-660/0-У2 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/94-22,0/1500/380-660/0-У2 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/230-30,0/1500/380-660/0-У2 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
11,2 |
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/123-3,0/1000/220-380/0-У2 |
630 |
1120 |
1195 |
1255 |
16 |
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/127-4,0/1000/220-380/0-У2 |
630 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/15-5,5/1000/380-660/0-У2 |
630 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/30-7,5/1500/380-660/0-У2 |
630 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/122-11,0/1500/380-660/0-У2 |
630 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/126-15,0/1500/380-660/0-У2 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/226-18,5/1500/380-660/0-У2 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/134-22,0/1500/380-660/0-У2 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/230-30,0/1500/380-660/0-У2 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/234-37,0/1500/380-660/0-У2 |
950 |
1120 |
1195 |
1255 |
16 |
|
|
12,5 |
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/55-3,0/1000/220-380/0-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/59-4,0/1000/220-380/0-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/63-5,5/1000/380-660/0-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/67-7,5/1000/380-660/0-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/02-11,0/1500/380-660/0-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/30-15,0/1500/380-660/0-У2 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/06-18,5/1500/380-660/0-У2 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/82-22,0/1500/380-660/0-У2 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/86-30,0/1500/380-660/0-У2 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/14-37,0/1500/380-660/0-У2 |
950 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/18-45,0/1500/380-660/0-У2 |
950 |
1250 |
1320 |
1385 |
16 |
*Представленные типоразмеры распространяются на исполнения Ех1 и Ех2.
Габаритные и присоединительные размеры вентиляторов РОСА-Ex с типом корпуса 20
|
№ вент. |
Наименование |
L, мм |
D, мм |
D1, мм |
D2, мм |
m, отв |
D3, мм |
D4, мм |
D5, мм |
n, отв |
|
4,0 |
РОСА-Ex/20-4,0-Ex2-R3L/4,0/AL/18-0,25/1500/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
РОСА-Ex/20-4,0-Ex2-R3L/4,0/AL/22-0,37/1500/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/20-4,0-Ex2-R3L/4,0/AL/73-0,55/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/20-4,0-Ex2-R3L/4,0/AL/77-0,75/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/20-4,0-Ex2-R3L/4,0/AL/81-1,1/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/20-4,0-Ex2-R3L/4,0/AL/13-1,5/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/20-4,0-Ex2-R3L/4,0/AL/17-2,2/3000/220-380 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
4,5 |
РОСА-Ex/20-4,5-Ex2-R3L/4,5/AL/46-0,25/1500/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
РОСА-Ex/20-4,5-Ex2-R3L/4,5/AL/18-0,37/1500/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/20-4,5-Ex2-R3L/4,5/AL/70-0,55/1500/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/20-4,5-Ex2-R3L/4,5/AL/73-0,75/3000/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/20-4,5-Ex2-R3L/4,5/AL/77-1,1/3000/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/20-4,5-Ex2-R3L/4,5/AL/37-1,5/3000/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/20-4,5-Ex2-R3L/4,5/AL/85-2,2/3000/220-380 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/20-4,5-Ex2-R3L/4,5/AL/61-3,0/3000/220-380 |
627,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
5,0 |
РОСА-Ex/20-5,0-Ex2-R3L/5,0/AL/38-0,25/1500/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
РОСА-Ex/20-5,0-Ex2-R3L/5,0/AL/14-0,37/1500/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/20-5,0-Ex2-R3L/5,0/AL/18-0,55/1500/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/20-5,0-Ex2-R3L/5,0/AL/25-0,75/3000/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/20-5,0-Ex2-R3L/5,0/AL/73-1,1/3000/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/20-5,0-Ex2-R3L/5,0/AL/77-1,5/3000/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/20-5,0-Ex2-R3L/5,0/AL/81-2,2/3000/220-380 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/20-5,0-Ex2-R3L/5,0/AL/09-3,0/3000/220-380 |
640 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/20-5,0-Ex2-R3L/5,0/AL/13-4,0/3000/220-380 |
640 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
5,6 |
РОСА-Ex/20-5,6-Ex2-R3L/5,6/AL/50-0,37/1500/220-380 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
РОСА-Ex/20-5,6-Ex2-R3L/5,6/AL/58-0,55/1500/220-380 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/20-5,6-Ex2-R3L/5,6/AL/62-0,75/1500/220-380 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/20-5,6-Ex2-R3L/5,6/AL/25-1,1/3000/220-380 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/20-5,6-Ex2-R3L/5,6/AL/73-1,5/3000/220-380 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/20-5,6-Ex2-R3L/5,6/AL/77-2,2/3000/220-380 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/20-5,6-Ex2-R3L/5,6/AL/81-3,0/3000/220-380 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/20-5,6-Ex2-R3L/5,6/AL/09-4,0/3000/220-380 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/20-5,6-Ex2-R3L/5,6/AL/13-5,5/3000/220-380 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/20-5,6-Ex2-R3L/5,6/AL/17-7,5/3000/220-380 |
770 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
6,3 |
РОСА-Ex/20-6,3-Ex2-R4Z/6,3/AL/78-0,55/1500/220-380 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
РОСА-Ex/20-6,3-Ex2-R4Z/6,3/AL/82-0,75/1500/220-380 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/20-6,3-Ex2-R4Z/6,3/AL/86-1,1/1500/220-380 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/20-6,3-Ex2-R4Z/6,3/AL/90-1,5/1500/220-380 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/20-6,3-Ex2-R4Z/6,3/AL/97-2,2/3000/220-380 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/20-6,3-Ex2-R4Z/6,3/AL/101-3,0/3000/220-380 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/20-6,3-Ex2-R4Z/6,3/AL/57-4,0/3000/220-380 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/20-6,3-Ex2-R4Z/6,3/AL/317-5,5/3000/220-380 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/20-6,3-Ex2-R4Z/6,3/AL/305-7,5/3000/220-380 |
787,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/20-6,3-Ex2-R4Z/6,3/AL/85-11,0/3000/380-660 |
787,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
7,1 |
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/74-0,75/1500/220-380 |
617,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/82-1,1/1500/220-380 |
617,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/182-1,5/1500/220-380 |
617,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/90-2,2/1500/220-380 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/94-3,0/1500/220-380 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/97-4,0/3000/220-380 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/101-5,5/3000/220-380 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/77-7,5/3000/220-380 |
807,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/81-11,0/3000/380-660 |
807,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/181-15,0/3000/380-660 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/20-7,1-Ex2-R4Z/7,1/AL/201-18,5/3000/380-660 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
8,0 |
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/30-1,1/1500/220-380 |
640 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/34-1,5/1500/220-380 |
640 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/38-2,2/1500/220-380 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/42-3,0/1500/220-380 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/46-4,0/1500/220-380 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/22-5,5/1500/220-380 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/77-7,5/3000/220-380 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/81-11,0/3000/380-660 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/85-15,0/3000/380-660 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/125-18,5/3000/380-660 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/20-8,0-Ex2-R4Z/8,0/AL/89-22,0/3000/380-660 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
9,0 |
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/146-1,5/1500/220-380 |
665 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/150-2,2/1500/220-380 |
740 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/410-3,0/1500/220-380 |
740 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/414-4,0/1500/220-380 |
740 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/158-5,5/1500/220-380 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/162-7,5/1500/380-660 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/22-11,0/1500/380-660 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/401-15,0/3000/380-660 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/177-18,5/3000/380-660 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/405-22,0/3000/380-660 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/20-9,0-Ex2-R5Z/9,0/AL/185-30,0/3000/380-660 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
10,0 |
РОСА-Ex/20-10,0-Ex2-R5Z/10,0/AL/122-3,0/1500/220-380 |
765 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
РОСА-Ex/20-10,0-Ex2-R5Z/10,0/AL/126-4,0/1500/220-380 |
765 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/20-10,0-Ex2-R5Z/10,0/AL/130-5,5/1500/220-380 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/20-10,0-Ex2-R5Z/10,0/AL/134-7,5/1500/380-660 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/20-10,0-Ex2-R5Z/10,0/AL/142-11,0/1500/380-660 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/20-10,0-Ex2-R5Z/10,0/AL/86-15,0/1500/380-660 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/20-10,0-Ex2-R5Z/10,0/AL/90-18,5/1500/380-660 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/20-10,0-Ex2-R5Z/10,0/AL/94-22,0/1500/380-660 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/20-10,0-Ex2-R5Z/10,0/AL/230-30,0/1500/380-660 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
11,2 |
РОСА-Ex/20-11,2-Ex2-R5Z/11,2/AL/123-3,0/1000/220-380 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
РОСА-Ex/20-11,2-Ex2-R5Z/11,2/AL/127-4,0/1000/220-380 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/20-11,2-Ex2-R5Z/11,2/AL/15-5,5/1000/380-660 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/20-11,2-Ex2-R5Z/11,2/AL/30-7,5/1500/380-660 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/20-11,2-Ex2-R5Z/11,2/AL/122-11,0/1500/380-660 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/20-11,2-Ex2-R5Z/11,2/AL/126-15,0/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/20-11,2-Ex2-R5Z/11,2/AL/226-18,5/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/20-11,2-Ex2-R5Z/11,2/AL/134-22,0/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/20-11,2-Ex2-R5Z/11,2/AL/230-30,0/1500/380-660 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/20-11,2-Ex2-R5Z/11,2/AL/234-37,0/1500/380-660 |
1230 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
24 |
|
|
12,5 |
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/55-3,0/1000/220-380 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/59-4,0/1000/220-380 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/63-5,5/1000/380-660 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/67-7,5/1000/380-660 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/02-11,0/1500/380-660 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/30-15,0/1500/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/06-18,5/1500/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/82-22,0/1500/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/86-30,0/1500/380-660 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/14-37,0/1500/380-660 |
1262,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/20-12,5-Ex2-R5Z/12,5/AL/18-45,0/1500/380-660 |
1262,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
*Представленные типоразмеры распространяются на исполнения Ех1 и Ех2.
Габаритные и присоединительные размеры вентиляторов РОСА-Ex с типом корпуса 30
|
№ вент. |
Наименование |
L, мм |
D |
D3, мм |
D4, мм |
D5, мм |
n, отв |
|
4,0 |
РОСА-Ex/30-4,0-Ex2-R3L/4,0/AL/18-0,25/1500/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
РОСА-Ex/30-4,0-Ex2-R3L/4,0/AL/22-0,37/1500/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/30-4,0-Ex2-R3L/4,0/AL/73-0,55/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/30-4,0-Ex2-R3L/4,0/AL/77-0,75/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/30-4,0-Ex2-R3L/4,0/AL/81-1,1/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/30-4,0-Ex2-R3L/4,0/AL/13-1,5/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-Ex/30-4,0-Ex2-R3L/4,0/AL/17-2,2/3000/220-380 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
4,5 |
РОСА-Ex/30-4,5-Ex2-R3L/4,5/AL/46-0,25/1500/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
РОСА-Ex/30-4,5-Ex2-R3L/4,5/AL/18-0,37/1500/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/30-4,5-Ex2-R3L/4,5/AL/70-0,55/1500/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/30-4,5-Ex2-R3L/4,5/AL/73-0,75/3000/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/30-4,5-Ex2-R3L/4,5/AL/77-1,1/3000/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/30-4,5-Ex2-R3L/4,5/AL/37-1,5/3000/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/30-4,5-Ex2-R3L/4,5/AL/85-2,2/3000/220-380 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-Ex/30-4,5-Ex2-R3L/4,5/AL/61-3,0/3000/220-380 |
807,5 |
450 |
560 |
620 |
660 |
12 |
|
|
5,0 |
РОСА-Ex/30-5,0-Ex2-R3L/5,0/AL/38-0,25/1500/220-380 |
765 |
500 |
630 |
690 |
730 |
12 |
|
РОСА-Ex/30-5,0-Ex2-R3L/5,0/AL/14-0,37/1500/220-380 |
765 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/30-5,0-Ex2-R3L/5,0/AL/18-0,55/1500/220-380 |
765 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/30-5,0-Ex2-R3L/5,0/AL/25-0,75/3000/220-380 |
765 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/30-5,0-Ex2-R3L/5,0/AL/73-1,1/3000/220-380 |
765 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/30-5,0-Ex2-R3L/5,0/AL/77-1,5/3000/220-380 |
765 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/30-5,0-Ex2-R3L/5,0/AL/81-2,2/3000/220-380 |
765 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/30-5,0-Ex2-R3L/5,0/AL/09-3,0/3000/220-380 |
840 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-Ex/30-5,0-Ex2-R3L/5,0/AL/13-4,0/3000/220-380 |
840 |
500 |
630 |
690 |
730 |
12 |
|
|
5,6 |
РОСА-Ex/30-5,6-Ex2-R3L/5,6/AL/50-0,37/1500/220-380 |
804 |
560 |
710 |
770 |
810 |
16 |
|
РОСА-Ex/30-5,6-Ex2-R3L/5,6/AL/58-0,55/1500/220-380 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/30-5,6-Ex2-R3L/5,6/AL/62-0,75/1500/220-380 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/30-5,6-Ex2-R3L/5,6/AL/25-1,1/3000/220-380 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/30-5,6-Ex2-R3L/5,6/AL/73-1,5/3000/220-380 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/30-5,6-Ex2-R3L/5,6/AL/77-2,2/3000/220-380 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/30-5,6-Ex2-R3L/5,6/AL/81-3,0/3000/220-380 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/30-5,6-Ex2-R3L/5,6/AL/09-4,0/3000/220-380 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/30-5,6-Ex2-R3L/5,6/AL/13-5,5/3000/220-380 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-Ex/30-5,6-Ex2-R3L/5,6/AL/17-7,5/3000/220-380 |
994 |
560 |
710 |
770 |
810 |
16 |
|
|
6,3 |
РОСА-Ex/30-6,3-Ex2-R4Z/6,3/AL/78-0,55/1500/220-380 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
РОСА-Ex/30-6,3-Ex2-R4Z/6,3/AL/82-0,75/1500/220-380 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/30-6,3-Ex2-R4Z/6,3/AL/86-1,1/1500/220-380 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/30-6,3-Ex2-R4Z/6,3/AL/90-1,5/1500/220-380 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/30-6,3-Ex2-R4Z/6,3/AL/97-2,2/3000/220-380 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/30-6,3-Ex2-R4Z/6,3/AL/101-3,0/3000/220-380 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/30-6,3-Ex2-R4Z/6,3/AL/57-4,0/3000/220-380 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/30-6,3-Ex2-R4Z/6,3/AL/317-5,5/3000/220-380 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/30-6,3-Ex2-R4Z/6,3/AL/305-7,5/3000/220-380 |
1039,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-Ex/30-6,3-Ex2-R4Z/6,3/AL/85-11,0/3000/380-660 |
1039,5 |
630 |
800 |
860 |
900 |
16 |
|
|
7,1 |
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/74-0,75/1500/220-380 |
901,5 |
710 |
900 |
960 |
1035 |
16 |
|
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/82-1,1/1500/220-380 |
901,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/182-1,5/1500/220-380 |
901,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/90-2,2/1500/220-380 |
976,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/94-3,0/1500/220-380 |
976,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/97-4,0/3000/220-380 |
976,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/101-5,5/3000/220-380 |
976,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/77-7,5/3000/220-380 |
1091,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/81-11,0/3000/380-660 |
1091,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/181-15,0/3000/380-660 |
1281,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-Ex/30-7,1-Ex2-R4Z/7,1/AL/201-18,5/3000/380-660 |
1281,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
8,0 |
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/30-1,1/1500/220-380 |
960 |
800 |
1000 |
1070 |
1135 |
16 |
|
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/34-1,5/1500/220-380 |
960 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/38-2,2/1500/220-380 |
1035 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/42-3,0/1500/220-380 |
1035 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/46-4,0/1500/220-380 |
1035 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/22-5,5/1500/220-380 |
1150 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/77-7,5/3000/220-380 |
1150 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/81-11,0/3000/380-660 |
1150 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/85-15,0/3000/380-660 |
1340 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/125-18,5/3000/380-660 |
1340 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-Ex/30-8,0-Ex2-R4Z/8,0/AL/89-22,0/3000/380-660 |
1340 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
9,0 |
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/146-1,5/1500/220-380 |
1025 |
900 |
1120 |
1195 |
1255 |
16 |
|
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/150-2,2/1500/220-380 |
1100 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/410-3,0/1500/220-380 |
1100 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/414-4,0/1500/220-380 |
1100 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/158-5,5/1500/220-380 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/162-7,5/1500/380-660 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/22-11,0/1500/380-660 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/401-15,0/3000/380-660 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/177-18,5/3000/380-660 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/405-22,0/3000/380-660 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-Ex/30-9,0-Ex2-R5Z/9,0/AL/185-30,0/3000/380-660 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
10,0 |
РОСА-Ex/30-10,0-Ex2-R5Z/10,0/AL/122-3,0/1500/220-380 |
1165 |
1000 |
1250 |
1320 |
1385 |
16 |
|
РОСА-Ex/30-10,0-Ex2-R5Z/10,0/AL/126-4,0/1500/220-380 |
1165 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/30-10,0-Ex2-R5Z/10,0/AL/130-5,5/1500/220-380 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/30-10,0-Ex2-R5Z/10,0/AL/134-7,5/1500/380-660 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/30-10,0-Ex2-R5Z/10,0/AL/142-11,0/1500/380-660 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/30-10,0-Ex2-R5Z/10,0/AL/86-15,0/1500/380-660 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/30-10,0-Ex2-R5Z/10,0/AL/90-18,5/1500/380-660 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/30-10,0-Ex2-R5Z/10,0/AL/94-22,0/1500/380-660 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-Ex/30-10,0-Ex2-R5Z/10,0/AL/230-30,0/1500/380-660 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
11,2 |
РОСА-Ex/30-11,2-Ex2-R5Z/11,2/AL/123-3,0/1000/220-380 |
1358 |
1120 |
1400 |
1470 |
1540 |
24 |
|
РОСА-Ex/30-11,2-Ex2-R5Z/11,2/AL/127-4,0/1000/220-380 |
1358 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/30-11,2-Ex2-R5Z/11,2/AL/15-5,5/1000/380-660 |
1358 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/30-11,2-Ex2-R5Z/11,2/AL/30-7,5/1500/380-660 |
1358 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/30-11,2-Ex2-R5Z/11,2/AL/122-11,0/1500/380-660 |
1358 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/30-11,2-Ex2-R5Z/11,2/AL/126-15,0/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/30-11,2-Ex2-R5Z/11,2/AL/226-18,5/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/30-11,2-Ex2-R5Z/11,2/AL/134-22,0/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/30-11,2-Ex2-R5Z/11,2/AL/230-30,0/1500/380-660 |
1548 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
РОСА-Ex/30-11,2-Ex2-R5Z/11,2/AL/234-37,0/1500/380-660 |
1678 |
1120 |
1400 |
1470 |
1540 |
24 |
|
|
12,5 |
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/55-3,0/1000/220-380 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/59-4,0/1000/220-380 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/63-5,5/1000/380-660 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/67-7,5/1000/380-660 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/02-11,0/1500/380-660 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/30-15,0/1500/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/06-18,5/1500/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/82-22,0/1500/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/86-30,0/1500/380-660 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/14-37,0/1500/380-660 |
1762,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-Ex/30-12,5-Ex2-R5Z/12,5/AL/18-45,0/1500/380-660 |
1762,5 |
1250 |
1600 |
1680 |
1740 |
24 |
*Представленные типоразмеры распространяются на исполнения Ех1 и Ех2.
Технические
характеристики
|
№ вент. |
Наименование |
N, кВт |
n, об/мин |
Ток, А при 380В |
Масса Ex/10**, кг |
|
|
Ex1 |
Ex2 |
|||||
|
4,0 |
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/18-0,25/1500/220-380 |
0,25 |
1380 |
0,8 |
24,9 |
20,5 |
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/22-0,37/1500/220-380 |
0,37 |
1350 |
1,1 |
24,9 |
20,5 |
|
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/73-0,55/3000/220-380 |
0,55 |
2820 |
1,3 |
24,9 |
20,2 |
|
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/77-0,75/3000/220-380 |
0,75 |
2820 |
1,7 |
27,4 |
23,2 |
|
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/81-1,1/3000/220-380 |
1,1 |
2790 |
2,5 |
27,4 |
23,2 |
|
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/13-1,5/3000/220-380 |
1,5 |
2790 |
3,2 |
35,7 |
31,5 |
|
|
РОСА-Ex/10-4,0-Ex2-R3L/4,0/AL/17-2,2/3000/220-380 |
2,2 |
2790 |
4,4 |
35,7 |
31,9 |
|
|
4,5 |
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/46-0,25/1500/220-380 |
0,25 |
1380 |
0,8 |
25,5 |
20,6 |
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/18-0,37/1500/220-380 |
0,37 |
1350 |
1,1 |
25,8 |
21,4 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/70-0,55/1500/220-380 |
0,55 |
1380 |
1,5 |
29,3 |
24,9 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/73-0,75/3000/220-380 |
0,75 |
2820 |
1,7 |
29 |
24,1 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/77-1,1/3000/220-380 |
1,1 |
2790 |
2,5 |
29 |
24,1 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/37-1,5/3000/220-380 |
1,5 |
2790 |
3,2 |
37 |
32 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/85-2,2/3000/220-380 |
2,2 |
2790 |
4,4 |
37,3 |
32,3 |
|
|
РОСА-Ex/10-4,5-Ex2-R3L/4,5/AL/61-3,0/3000/220-380 |
3,0 |
2700 |
6,0 |
41,5 |
36,3 |
|
|
5,0 |
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/38-0,25/1500/220-380 |
0,25 |
1380 |
0,8 |
26,9 |
21,5 |
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/14-0,37/1500/220-380 |
0,37 |
1350 |
1,1 |
27,9 |
22,3 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/18-0,55/1500/220-380 |
0,55 |
1380 |
1,5 |
30,3 |
25,3 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/25-0,75/3000/220-380 |
0,75 |
2820 |
1,7 |
30 |
24,5 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/73-1,1/3000/220-380 |
1,1 |
2790 |
2,5 |
30,3 |
24,9 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/77-1,5/3000/220-380 |
1,5 |
2790 |
3,2 |
38,5 |
33,2 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/81-2,2/3000/220-380 |
2,2 |
2790 |
4,4 |
38,5 |
33,2 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/09-3,0/3000/220-380 |
3,0 |
2700 |
6,0 |
42,8 |
37 |
|
|
РОСА-Ex/10-5,0-Ex2-R3L/5,0/AL/13-4,0/3000/220-380 |
4,0 |
2835 |
8,5 |
55,2 |
49,2 |
|
|
5,6 |
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/50-0,37/1500/220-380 |
0,37 |
1350 |
1,1 |
30,4 |
24,6 |
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/58-0,55/1500/220-380 |
0,55 |
1380 |
1,5 |
33,5 |
27,6 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/62-0,75/1500/220-380 |
0,75 |
1395 |
2,1 |
33,5 |
27,6 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/25-1,1/3000/220-380 |
1,1 |
2790 |
2,5 |
33,5 |
26,1 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/73-1,5/3000/220-380 |
1,5 |
2790 |
3,2 |
41 |
34,9 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/77-2,2/3000/220-380 |
2,2 |
2790 |
4,4 |
41 |
34,9 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/81-3,0/3000/220-380 |
3,0 |
2700 |
6,0 |
46 |
38,4 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/09-4,0/3000/220-380 |
4,0 |
2835 |
8,5 |
59,1 |
51,2 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/13-5,5/3000/220-380 |
5,5 |
2835 |
11,2 |
59,1 |
51,2 |
|
|
РОСА-Ex/10-5,6-Ex2-R3L/5,6/AL/17-7,5/3000/220-380 |
7,5 |
2850 |
15,0 |
70,1 |
61,3 |
|
|
6,3 |
РОСА-EX/10-6,3-Ex2-R4Z/6,3/AL/78-0,55/1500/220-380 |
0,55 |
1380 |
1,5 |
42,3 |
29,7 |
|
РОСА-EX/10-6,3-Ex2-R4Z/6,3/AL/82-0,75/1500/220-380 |
0,75 |
1395 |
2,1 |
42,3 |
29,7 |
|
|
РОСА-EX/10-6,3-Ex2-R4Z/6,3/AL/86-1,1/1500/220-380 |
1,1 |
1410 |
2,8 |
50,1 |
38 |
|
|
РОСА-EX/10-6,3-Ex2-R4Z/6,3/AL/90-1,5/1500/220-380 |
1,5 |
1395 |
3,3 |
51,4 |
38 |
|
|
РОСА-EX/10-6,3-Ex2-R4Z/6,3/AL/97-2,2/3000/220-380 |
2,2 |
2790 |
4,4 |
49,9 |
36,8 |
|
|
РОСА-EX/10-6,3-Ex2-R4Z/6,3/AL/101-3,0/3000/220-380 |
3,0 |
2700 |
6,0 |
67,6 |
40,5 |
|
|
РОСА-EX/10-6,3-Ex2-R4Z/6,3/AL/57-4,0/3000/220-380 |
4,0 |
2835 |
8,5 |
68 |
53 |
|
|
РОСА-EX/10-6,3-Ex2-R4Z/6,3/AL/317-5,5/3000/220-380 |
5,5 |
2835 |
11,2 |
64,3 |
52,8 |
|
|
РОСА-EX/10-6,3-Ex2-R4Z/6,3/AL/305-7,5/3000/220-380 |
7,5 |
2850 |
15,0 |
81,3 |
64,5 |
|
|
РОСА-EX/10-6,3-Ex2-R4Z/6,3/AL/85-11,0/3000/380-660 |
11,0 |
2900 |
21,2 |
115,4 |
117,4 |
|
|
7,1 |
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/74-0,75/1500/220-380 |
0,75 |
1395 |
2,1 |
39,1 |
30,9 |
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/82-1,1/1500/220-380 |
1,1 |
1410 |
2,8 |
42,6 |
39,2 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/182-1,5/1500/220-380 |
1,5 |
1395 |
3,3 |
50,4 |
39,2 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/90-2,2/1500/220-380 |
2,2 |
1395 |
5,2 |
53,8 |
43 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/94-3/1500/220-380 |
3,0 |
1417 |
7,3 |
68,5 |
55,3 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/97-4,0/3000/220-380 |
4,0 |
2835 |
8,5 |
68 |
54 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/101-5,5/3000/220-380 |
5,5 |
2835 |
11,2 |
70,6 |
54 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/77-7,5/3000/220-380 |
7,5 |
2850 |
15,0 |
79,3 |
65,9 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/81-11,0/3000/380-660 |
11,0 |
2900 |
21,2 |
128 |
119,3 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/181-15,0/3000/380-660 |
15,0 |
2930 |
28,6 |
171 |
158,9 |
|
|
РОСА-Ex/10-7,1-Ex2-R4Z/7,1/AL/201-18,5/3000/380-660 |
18,5 |
2930 |
34,7 |
181 |
176 |
|
|
8,0 |
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/30-1,1/1500/220-380 |
1,1 |
1410 |
2,8 |
49,6 |
41,1 |
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/34-1,5/1500/220-380 |
1,5 |
1395 |
3,3 |
56,4 |
41,1 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/38-2,2/1500/220-380 |
2,2 |
1395 |
5,2 |
62,8 |
44,9 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/42-3,0/1500/220-380 |
3,0 |
1417 |
7,3 |
75,5 |
57,2 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/46-4,0/1500/220-380 |
4,0 |
1417 |
9,5 |
74,7 |
57,2 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/22-5,5/1500/220-380 |
5,5 |
1425 |
11,5 |
90,1 |
69,5 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/77-7,5/3000/220-380 |
7,5 |
2850 |
15,0 |
89,3 |
68 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/81-11,0/3000/380-660 |
11,0 |
2900 |
21,2 |
145,6 |
121,3 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/85-15,0/3000/380-660 |
15,0 |
2930 |
28,6 |
187 |
161,4 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/125-18,5/3000/380-660 |
18,5 |
2930 |
34,7 |
199 |
178,4 |
|
|
РОСА-Ex/10-8,0-Ex2-R4Z/8,0/AL/89-22,0/3000/380-660 |
22,0 |
2940 |
41,0 |
248 |
222,4 |
|
|
9,0 |
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/146-1,5/1500/220-380 |
1,5 |
1395 |
3,3 |
64,4 |
50,1 |
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/150-2,2/1500/220-380 |
2,2 |
1395 |
5,2 |
72,8 |
54,4 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/410-3,0/1500/220-380 |
3,0 |
1417 |
7,3 |
88,5 |
66,8 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/414-4,0/1500/220-380 |
4,0 |
1417 |
9,5 |
90,7 |
66,9 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/158-5,5/1500/220-380 |
5,5 |
1425 |
11,5 |
99,1 |
78,8 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/162-7,5/1500/380-660 |
7,5 |
1450 |
15,6 |
137 |
118,3 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/22-11,0/1500/380-660 |
11,0 |
1460 |
22,5 |
136 |
142,5 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/401-15,0/3000/380-660 |
15,0 |
2930 |
28,6 |
196 |
172,4 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/177-18,5/3000/380-660 |
18,5 |
2930 |
34,7 |
220,1 |
189,4 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/405-22,0/3000/380-660 |
22,0 |
2940 |
41,0 |
261,3 |
233,3 |
|
|
РОСА-Ex/10-9,0-Ex2-R5Z/9,0/AL/185-30,0/3000/380-660 |
30,0 |
2950 |
55,4 |
374,4 |
328,3 |
|
|
10,0 |
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/122-3,0/1500/220-380 |
3,0 |
1417 |
7,3 |
94,5 |
69,9 |
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/126-4,0/1500/220-380 |
4,0 |
1417 |
9,5 |
94,7 |
69,9 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/130-5,5/1500/220-380 |
5,5 |
1425 |
11,5 |
126,1 |
82,2 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/134-7,5/1500/380-660 |
7,5 |
1450 |
15,6 |
147 |
121,7 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/142-11,0/1500/380-660 |
11,0 |
1460 |
22,5 |
147 |
143,7 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/86-15,0/1500/380-660 |
15,0 |
1460 |
30,0 |
208 |
200,7 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/90-18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
228 |
215,7 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/94-22,0/1500/380-660 |
22,0 |
1470 |
43,2 |
268 |
254,8 |
|
|
РОСА-Ex/10-10,0-Ex2-R5Z/10,0/AL/230-30,0/1500/380-660 |
30,0 |
1470 |
57,6 |
298 |
276 |
|
|
11,2 |
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/123-3,0/1000/220-380 |
3,0 |
950 |
7,4 |
128 |
76,2 |
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/127-4,0/1000/220-380 |
4,0 |
950 |
9,5 |
132 |
81,2 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/15-5,5/1000/380-660 |
5,5 |
960 |
12,9 |
152 |
133,5 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/30-7,5/1500/380-660 |
7,5 |
1450 |
15,6 |
157 |
131,5 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/122-11,0/1500/380-660 |
11,0 |
1460 |
22,5 |
169 |
153,5 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/126-15,0/1500/380-660 |
15,0 |
1460 |
30,0 |
232 |
205,8 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/226-18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
252 |
220,5 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/134-22,0/1500/380-660 |
22,0 |
1470 |
43,2 |
282 |
259,5 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/230-30,0/1500/380-660 |
30,0 |
1470 |
57,6 |
310 |
280,7 |
|
|
РОСА-Ex/10-11,2-Ex2-R5Z/11,2/AL/234-37,0/1500/380-660 |
37,0 |
1475 |
70,2 |
395 |
368,4 |
|
|
12,5 |
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/55-3,0/1000/220-380 |
3,0 |
950 |
7,4 |
132,4 |
85,4 |
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/59-4,0/1000/220-380 |
4,0 |
950 |
9,5 |
131,7 |
90,4 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/63-5,5/1000/380-660 |
5,5 |
960 |
12,9 |
158 |
143 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/67-7,5/1000/380-660 |
7,5 |
970 |
17,2 |
178 |
141 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/02-11,0/1500/380-660 |
11,0 |
1460 |
22,5 |
196 |
162,9 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/30-15,0/1500/380-660 |
15,0 |
1460 |
30,0 |
236 |
216 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/06-18,5/1500/380-660 |
18,5 |
1470 |
36,3 |
270 |
232,8 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/82-22,0/1500/380-660 |
22,0 |
1470 |
43,2 |
302,4 |
272 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/86-30,0/1500/380-660 |
30,0 |
1470 |
57,6 |
314 |
293,2 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/14-37,0/1500/380-660 |
37,0 |
1475 |
70,2 |
399 |
377,2 |
|
|
РОСА-Ex/10-12,5-Ex2-R5Z/12,5/AL/18-45,0/1500/380-660 |
45,0 |
1475 |
84,9 |
427 |
411,2 |
|
*Представленные характеристики распространяются на
исполнения Ex1 и Ex2.
**Масса РОСА-Ex/20 и РОСА-Ex/30 в исполнениях Ex1 и
Ex2 уточняется по запросу.
МАРКИРОВКА:
Электрические схемы подключения вентиляторов в сеть 380 В
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96или по телефону
+7 800 505 08 67 получить консультацию
