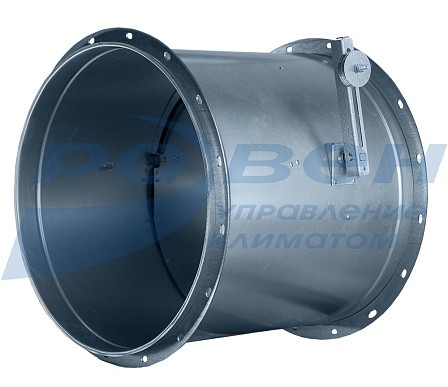

Клапаны обратные взрывозащищенные АЗЕ круглого сечения
Клапаны обратные взрывозащищенные предназначены для вентиляционных систем взрывоопасных производств и устанавливаются во взрывоопасных зонах помещений. В конструкции данного клапана исключена возможность возникновения искр между соприкасающимися частями в процессе эксплуатации.
Вид климатического исполнения и категория размещения – У3 по ГОСТ 15150-69. Температура перемещаемой среды от - 40 до + 80 °С.
Клапаны обратные взрывозащищенные предназначены для регулирования количества воздуха в вентиляционных системах взрывоопасных производств, а также для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов) при присоединение последних к коллекторам. Клапаны допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех классов по ГОСТ 30852.9 и всех групп по классификации ПУЭ 7 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б.
Минимальный и максимальный размеры клапана АЗЕ круглого сечения только в соответствии с таблицей.
Корпус клапана круглого сечения имеет переменную глубину и не имеет вылета заслонки.
Исходное положение заслонки обратного клапана – нормально закрытое (НЗ).
Таблица исполнений клапана обратного круглого сечения
|
Обозначение по серии 5.904-58 |
Диаметр |
D, мм |
D1, мм |
C, мм |
n, шт. |
Масса, кг |
|
АЗЕ100.000 |
100 |
100 |
130 |
90 |
4 |
0,9 |
|
АЗЕ100.000-01 |
125 |
125 |
155 |
115 |
6 |
1,35 |
|
АЗЕ100.000-02 |
160 |
160 |
190 |
150 |
6 |
1,8 |
|
АЗЕ100.000-03 |
200 |
200 |
230 |
190 |
6 |
2,7 |
|
АЗЕ101.000 |
250 |
250 |
280 |
235 |
6 |
4,68 |
|
АЗЕ101.000-01 |
315 |
315 |
345 |
300 |
8 |
6,48 |
|
АЗЕ101.000-02 |
355 |
355 |
385 |
340 |
8 |
8,55 |
|
АЗЕ101.000-03 |
400 |
400 |
430 |
385 |
8 |
10,35 |
|
АЗЕ101.000-04 |
450 |
450 |
480 |
435 |
10 |
12,33 |
|
АЗЕ101.000-05 |
500 |
500 |
530 |
485 |
10 |
14,76 |
|
АЗЕ101.000-06 |
560 |
560 |
590 |
545 |
10 |
17,37 |
|
АЗЕ101.000-07 |
630 |
630 |
660 |
615 |
12 |
24,75 |
|
АЗЕ101.000-08 |
710 |
710 |
740 |
695 |
12 |
31,05 |
|
АЗЕ101.000-09 |
800 |
800 |
830 |
785 |
12 |
38,7 |
|
АЗЕ101.000-10 |
900 |
900 |
940 |
885 |
16 |
52,2 |
|
АЗЕ101.000-11 |
1000 |
1000 |
1040 |
985 |
16 |
63,27 |
МАРКИРОВКА:
Клапан обратный взрывозащищенный оц. АЗЕ101 – Ø800
где: оц. – материал корпуса (оцинкованная сталь);
АЗЕ101 – обозначение, по присоединительному размеру соответствующее серии 5.904-58;
Ø800 – номинальный диаметр проходного сечения, мм
